ansys施加扫频率模态分析

在 ANSYS 中进行‌扫频模态分析‌，通常是指在模态分析的基础上，结合‌谐响应分析‌（Harmonic Response Analysis）来研究结构在不同频率激励下的动态响应。需要注意的是：

‌模态分析本身不施加外载荷或激励‌，它仅用于求解结构的固有频率和振型 ‌‌

“扫频率”通常是在‌谐响应分析‌中通过设定频率范围来实现的，利用模态分析的结果作为基础 ‌‌

扫频模态分析的操作流程（以 ANSYS Workbench 或 APDL 为例）

‌建立几何模型并划分网格‌

确保网格足够精细以捕捉关键模态 ‌‌

‌定义材料属性与边界条件‌

设置弹性模量、密度等线性材料参数 ‌‌

‌仅施加约束（如固定支撑）‌，‌不得施加外力‌，因为模态分析研究的是自由振动 ‌‌

‌进行模态分析（求解固有特性）‌

在 ANSYS APDL 中命令如下：

apdl

/SOLU

ANTYPE,2 ! 设置为模态分析

MODOPT,LANB,6 ! 使用 Lanczos 方法提取前6阶模态


MXPAND,6 ! 扩展模态用于后续谐响应

SOLVE

在 Workbench 中：在 ‌Modal‌ 分析系统中设置“Max Modes to Find” ‌‌

‌进行谐响应分析（实现扫频）‌

在 APDL 中：

apdl

/SOLU

ANTYPE,3 ! 切换到谐响应分析

HROPT,FULL ! 使用完全法


HARFRQ,f_min,f_max,Nsub ! 设置扫频范围，如 0.5*freq1 到 1.2*freq3，分50步

D,all,UY,1 ! 施加单位激励（如沿Y方向位移）

SOLVE

在 Workbench 中：在 ‌Harmonic Response‌ 系统中设置频率范围，并连接 Modal 的结果 ‌‌

‌后处理查看结果‌

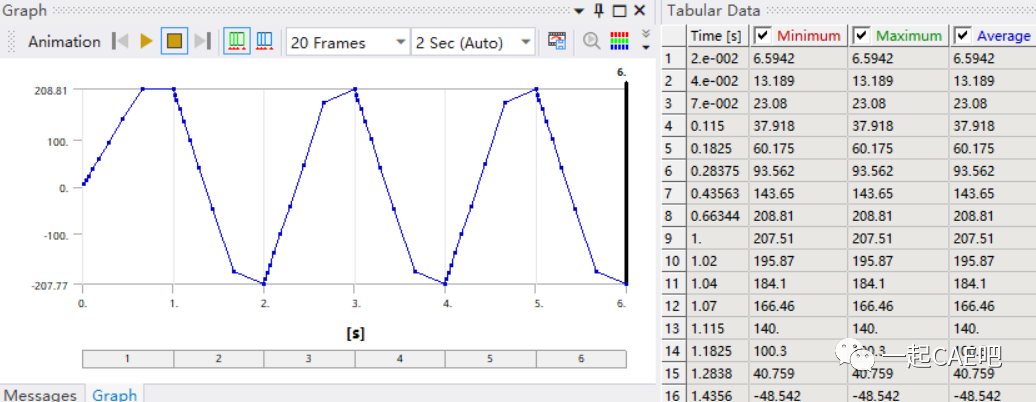

查看位移、速度、加速度随频率的变化曲线 ‌‌

可通过 *GET 提取各阶固有频率，或在结果中绘制振型 ‌‌

关键要点总结

‌模态分析 ≠ 扫频分析‌：模态分析找固有频率，扫频通过谐响应实现。

‌模态分析不能施加外力‌，只能施加约束 ‌‌

扫频分析需基于模态结果，设置合理的频率步长和范围 ‌‌

常用方法：‌Lanczos 模态提取 + FULL 谐响应求解‌ ‌‌

如需详细操作示例，可参考：ANSYS 模态分析及谐响应扫频案例（知乎） ‌‌
