ansys模态分析阶数

模态分析的“阶数”是指结构固有频率的顺序编号，每一阶对应一个特定的振动形态（振型），其本质是有限元求解中特征值问题的特征值个数按从小到大的排列。‌‌

阶数的数学与物理本质

在ANSYS或其他有限元软件中进行模态分析时，其数学本质是求解由系统质量矩阵和刚度矩阵构成的特征值问题。‌‌‌

‌“阶数”即特征值个数‌：所求得的每个特征值对应一个固有频率，特征向量则对应该频率下的振动形态（振型）。将这些特征值按固有频率从小到大排序，其序号即为模态阶数。例如，最低的频率称为一阶固有频率，对应的振型为一阶振型。‌‌‌


‌理论无穷与实际有限‌：连续结构在理论上有无穷多个固有频率（即无穷阶模态）。但在有限元分析中，模型被离散为有限个单元和节点，因此能求解出的模态阶数上限等于系统的‌自由度数量‌（通常为未约束节点数乘以每个节点的自由度）。‌‌‌

‌实际分析的取舍‌：虽然能计算多阶，但工程上通常只提取前几阶（如6阶或更多）。这是因为低阶模态的刚度相对较弱，在常见的外界激励下其动力响应贡献更大，对结构动态特性起主导作用。高阶模态往往误差较大且实际意义较小。‌‌

ANSYS中阶数的设置与提取

在ANSYS Workbench中进行模态分析时，用户需要明确设置希望提取的模态阶数。


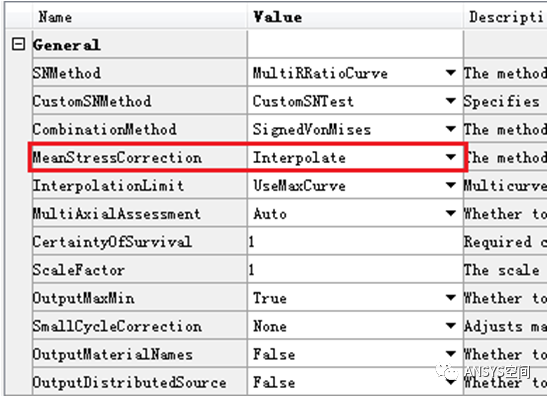

‌设置位置‌：在“Modal”模块的“Analysis Settings”中，可以找到“Max Mode to Find”或类似选项。 ‌此参数定义了软件计算并输出的模态阶数数量‌，其范围通常为1至200，默认值常设为6阶。‌‌‌

‌结果查看‌：求解完成后，在结果列表中可以查看各阶模态的详细信息，包括：

‌固有频率 (FREQUENCY)‌：每一阶对应的具体频率值。‌‌‌

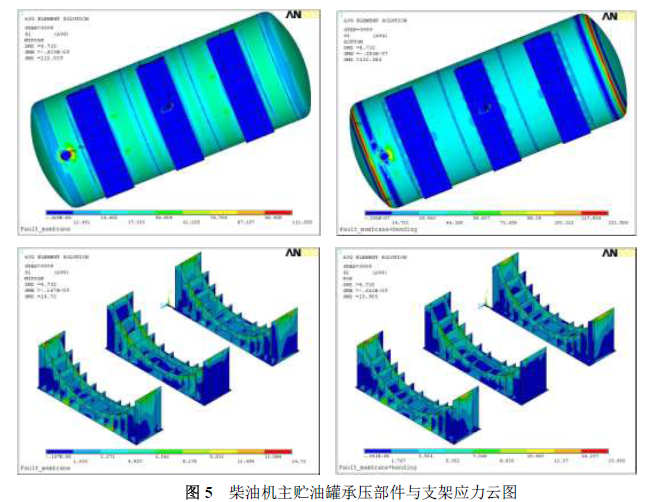

‌模态振型 (Mode Shape)‌：每一阶频率下结构的相对变形形态，可通过“Total Deformation”查看图形化结果。‌‌‌


‌参与系数与有效质量‌：这些参数帮助量化各阶振型在某个方向振动中的参与程度，以及该阶模态所代表的等效质量，用于判断提取的模态阶数是否足够（例如，在基于模态叠加法的动力分析中，常要求提取的模态有效质量总和达到总物理质量的90%上面）。‌‌‌

阶数在工程分析中的意义与应用

理解并获取正确的模态阶数结果是结构动力学设计与故障诊断的基础。

‌评估共振风险‌：‌核心应用是将计算得到的产品固有频率与工作环境中可能的激励频率进行对比‌。如果两者接近，结构可能发生共振，导致过大振动甚至破坏。不同行业对此有具体的量化评判标准。‌‌

‌识别结构动态特性‌：低阶模态（通常为前几阶）的振型揭示了结构在低频激励下的主要变形模式（如弯曲、扭转），有助于理解其动态刚度分布和薄弱环节。‌‌‌

‌指导结构设计与优化‌：模态分析结果可为结构动态特性的优化设计提供依据。例如，若发现某阶固有频率过低且易被激发，可通过修改结构（如增加刚度或调整质量分布）来改变其模态参数，避免共振。‌‌‌

‌为后续动力分析奠基‌：模态分析（获取固有频率和振型）是进行谐响应分析、瞬态动力学分析、响应谱分析等更高级动力学仿真必不可少的前置步骤，这些分析通常基于已提取的模态进行叠加计算。‌‌
