ansys齿轮模态分析

在 ANSYS 中进行齿轮模态分析，目的是获取齿轮的‌固有频率‌和‌振型‌，以评估其动态特性、避免共振风险。以下是基于公开资料整理的通用流程和关键要点：

‌一、模态分析基本原理‌

模态分析用于求解结构的‌自由振动特性‌（无外力作用下）。

忽略阻尼影响，求解特征方程：[𝐾]{𝑞}=𝜔

[𝑀]{𝑞}

[K]{q}=ω



[M]{q}

其中𝐾K 为刚度矩阵，𝑀M 为质量矩阵，𝜔
ω 为固有圆频率，{𝑞}{q} 为振型。

结果包括‌固有频率‌和对应的‌振型‌，通常关注前几阶低阶模态。

‌二、ANSYS 齿轮模态分析通用步骤‌

‌模型准备‌

可直接在 ANSYS 中建模，或通过 UG/Pro/E 等 CAD 软件创建后导入 ‌‌

对复杂结构（如倒角、键槽）可适当简化，以减少计算量但不影响关键动态特性 ‌‌

‌定义材料属性‌

示例参数（常见钢材）：

弹性模量𝐸=

2.×



 Pa

E=2.06×



Pa

密度


𝜌= kg/m



ρ=7800kg/m



泊松比𝜈=

0.

ν=0.3 ‌‌

‌划分网格‌

推荐使用 ‌20 节点 Solid186‌ 或 ‌10 节点 Solid92‌ 四面体/六面体单元，兼顾精度与效率 ‌‌

齿面区域建议局部加密网格（如 2–3 mm）以捕捉应力集中 ‌‌

‌施加边界条件‌

根据实际工况设定约束：

‌自由支撑‌：不施加约束（用于空转齿轮）‌‌

‌内孔约束‌：对内孔面施加‌无摩擦支撑‌或‌径向/轴向位移约束‌ ‌‌

若含轴，可将轴承简化为‌刚性‌或‌弹性支撑‌（如 Combin14 弹簧）‌‌

‌设置模态分析类型‌

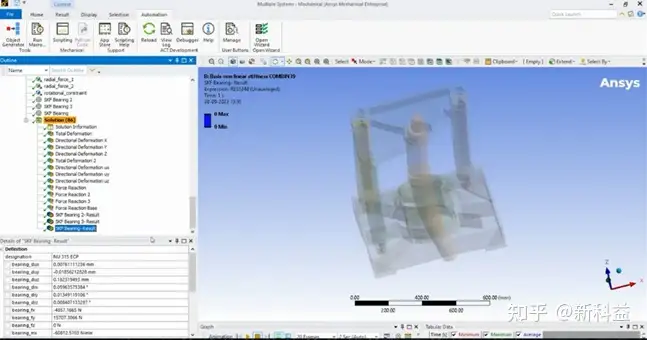

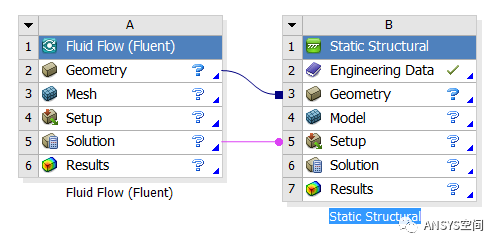

在 ANSYS Workbench 或 Classic 中选择 ‌Modal‌ 分析类型。


使用 ‌Block Lanczos‌ 方法提取模态（适合大型对称问题，精度高、速度快）‌‌

设置提取模态阶数（如前 5–10 阶）‌‌

‌求解与后处理‌

求解后查看各阶‌固有频率‌和‌振型云图‌。

常见振型类型：

扭转模态（绕轴线旋转）

弯曲模态（齿面或轮缘弯曲）

局部齿形振动 ‌‌

‌三、典型应用场景参考‌

‌直齿圆柱齿轮‌：一阶频率较高，通常远离工作转速，不易共振 ‌‌

‌斜齿轮‌：建模较复杂，需注意坐标系转换与节点选择 ‌‌

‌循环对称齿轮‌：可利用对称性简化模型，仅分析一个扇区 ‌‌

‌齿轮轴系统‌：需考虑轴与齿轮耦合，临界转速应避开工作范围 ‌‌

‌四、实用资源推荐‌

‌视频教程‌：

直齿圆柱齿轮模态分析（Bilibili） ‌‌

椭圆齿轮瞬态动力学分析（含模态思路） ‌‌

‌文献指南‌：

标准齿轮模态分析（微信公众号） ‌‌

斜齿轮模态分析（CSDN） ‌‌

注：若使用 ‌ANSYS Workbench‌，操作更图形化，适合初学者；‌Classic ANSYS‌（APDL）更适合自动化与复杂命令流控制 ‌‌
