ansys查询点、线、面、节点和单元信息的方法

在 ANSYS 中查询点（关键点）、线、面、节点和单元信息的方法，根据使用环境（‌经典界面‌ 或 ‌Workbench‌）有所不同。以下是基于权威公开资料整理的主流方法：

‌一、ANSYS 经典界面（APDL）查询方法‌

‌关键点（KeyPoint）‌

使用 KPINQR(kpid, key) 查询函数，例如：

KPINQR(1, 1)：返回关键点 1 的选择状态

KPINQR(0, 13)：返回当前选中的关键点数量

‌线（Line）‌

使用 LSINQR(lsid, key)，例如：

LSINQR(1, 2)：返回线 1 的长度

‌面（Area）‌

使用 ARINQR(areaid, key)，例如：

ARINQR(1, 13)：返回选中的面数量

‌节点（Node）‌

使用 NDINQR(node, key)，例如：

NDINQR(100, 1)：返回节点 100 的选择状态


‌单元（Element）‌

可通过 *GET 命令获取总数：

apdl

*GET, elemcount, ELEM, , COUNT

‌通用操作：List 显示信息‌

路径：List → Picked Entities，然后在图形窗口选择目标实体（点、线、面、节点或单元），即可列出其详细信息 ‌‌

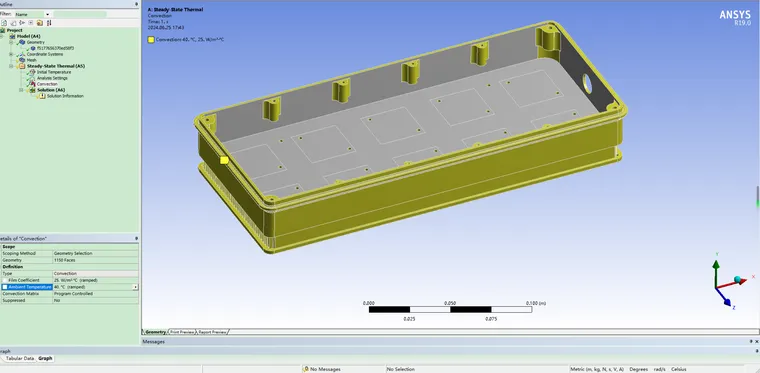

‌二、ANSYS Workbench 查询方法‌

Workbench 本身不直接提供详细实体信息查看功能，但可通过以下方式实现：

‌使用 FE Info 插件（推荐）‌

该插件可直接在图形窗口中选中节点或单元，实时显示其编号、坐标、类型等信息，极大提升效率 ‌‌

功能包括：

节点编号 + 三维坐标

单元编号 + 类型 + 中心坐标


支持按坐标反向定位节点

‌通过 APDL 命令导出信息‌

在 Workbench 的 Solution 中插入 ‌Command‌ 对象，输入 APDL 命令导出节点和单元数据到文件 ‌‌

示例命令

apdl

/PREP

NUMMRG, NODE ! 合并重复节点

NUMCMP, NODE ! 重编号使连续

*CFOPEN, node_info, txt

*VWRITE, 'Node', 'X', 'Y', 'Z'

*VWRITE, (F8.0, 8X, F12.6, 8X, F12.6, 8X, F12.6)

*GET, ntot, NODE, , COUNT

*DO, i, 1, ntot

*VWRITE, i, NX(i), NY(i), NZ(i)

*ENDDO


*CFOPEN

求解后可在求解目录下找到 node_info.txt 等文件 ‌‌

‌显示编号（GUI 操作）‌

虽然 Workbench 不直接支持显示所有编号，但可通过右键模型树 → ‌Details‌ → 勾选 ‌“Show Node Numbers”‌ 或 ‌“Show Element Numbers”‌（部分版本支持）‌‌

‌三、通用技巧‌

‌选择特定面上的节点‌：

选择目标面（Select → Area）

切换对象为 ‌Nodes‌，选择 ‌“Nodes Attached to Areas”‌ ‌‌

或使用命令：NSLA, S, 1（选中与当前选中面关联的节点）‌‌

‌批量查询与自动化‌：

使用 *GET 或查询函数配合 *DO 循环，可批量提取大量实体信息 ‌‌

如需进一步操作，建议根据所用 ANSYS 版本（经典或 Workbench）选择对应方法。若使用 Workbench，强烈推荐安装 ‌FE Info 插件‌ 以提升效率 ‌‌
