ansys线性分析选择点怎么选网格节点

在 ANSYS 线性分析中，‌选择网格节点‌是进行加载、约束或后处理的关键步骤。根据当前主流的 ANSYS Workbench 和经典界面（MAPDL）环境，以下是常用方法：

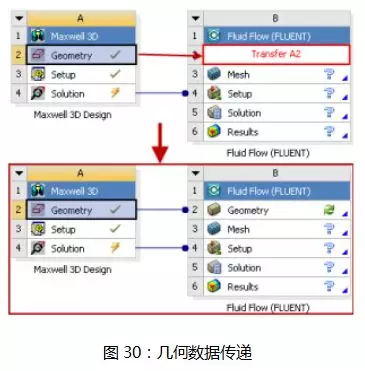

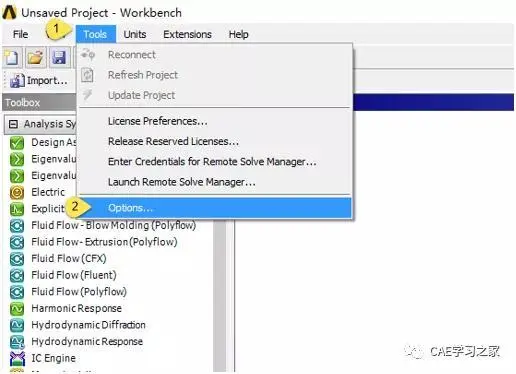

‌一、ANSYS Workbench（推荐用于线性分析）‌

‌通过图形界面选择节点‌：

在 ‌Mechanical‌ 界面中，进入 ‌Geometry‌ 或 ‌Model‌ 树。

使用 ‌“Named Selection”‌ 功能创建命名选择集：

右键点击 ‌Named Selections‌ → ‌Insert → Named Selection‌。

在图形窗口中 ‌框选或点选‌ 目标节点（需确保显示为节点）。

或者先选择面/边，再通过 ‌“Attached Nodes”‌ 自动提取关联节点。

若需精确选择特定位置节点，可使用 ‌“Filter”‌ 工具（如按坐标范围筛选）。

‌使用“Contact Pair”或“Mesh Connection”自动匹配节点‌（适用于接触分析）：


在 ‌Contact‌ 设置中，若启用 ‌“Node Matching”‌（仅限四面体网格），软件会自动对齐接触面与目标面的节点 ‌‌

‌二、ANSYS Classic（MAPDL）命令方式‌

‌基本节点选择命令‌：

NSEL,S,LOC,X,xmin,xmax：按坐标范围选择节点（S=Select）。

NSEL,A,LOC,Y,ymin,ymax：附加选择（A=Also Select）。

NSEL,R,LOC,Z,zmin,zmax：在当前集中重选（R=Reselect）。

NSEL,U,LOC,X,0,10：移除 X 在 0~10 范围内的节点（U=Unselect）。

INVE：反选当前节点集 ‌‌


‌通过几何关联选择‌：

先选面（ASEL），再用 NSLA 提取附着于该面的所有节点 ‌‌

‌三、通用建议‌

‌优先使用命名选择（Named Selection）‌：便于后续加载、边界条件和结果提取复用。

‌避免手动逐点选择‌：效率低且易出错，尤其在大规模模型中。

‌结合坐标筛选与几何关系‌：提高选择精度和效率 ‌‌

注：Workbench 默认不直接显示节点编号，如需查看，可在 ‌View → Nodes‌ 中启用显示 ‌‌
