ansys选择线上的节点

在 ANSYS 中选择‌线上的节点‌，可通过 ‌APDL 命令流‌ 或 ‌Workbench 图形界面‌ 实现。以下是两种主流方法的详细操作：

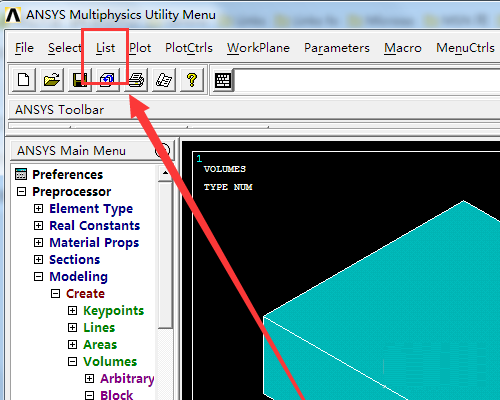

‌一、APDL 命令流方式（经典界面）‌

使用 NSEL 命令配合几何附着关系选择线上的节点，核心是利用 ‌ATNP（Attached Node/Point）‌ 选项。

‌先选择目标线‌

使用 LSEL 命令选择一条或多条线：

LSEL,S,LINE,,1：选择线号为 1 的线（S 表示新建选择集）。

LSEL,A,LINE,,2,5：附加选择线号 2 到 5 的线。

‌再选择附着在这些线上的所有节点‌

使用 NSEL 命令，配合 ATNP 选项：

NSEL,S,ATNP,,2：选择所有附着在线（line）上的节点（VMIN=2 对应线）‌‌

✅ ‌完整示例‌：


apdl

LSEL,S,LINE,,1 ! 选择线

NSEL,S,ATNP,,2 ! 选择附着在线1上的所有节点

‌其他常用选择类型‌（可叠加使用）：

NSEL,A,ATNP,,2：附加选择线上的节点。

NSEL,U,ATNP,,2：从当前选择集中移除线上的节点。

‌二、Workbench 图形界面方式‌

在 ‌Mechanical‌ 模块中，推荐使用 ‌Named Selection‌（命名选择）实现几何到节点的自动关联：

在左侧 ‌Outline 树‌ 中，展开 ‌Geometry‌。

‌选中目标线‌（可按住 Ctrl 多选）。

‌右键点击选中的线‌ → 选择 ‌“Create Named Selection”‌。

在右侧 ‌Details of Named Selection‌ 中，将 ‌“Type”‌ 改为 ‌“Nodes”‌（默认可能是 Entities）‌‌

命名该选择（如 Line1_Nodes），即可在后续加载、约束或后处理中直接调用。

✅ ‌优势‌：即使网格重划，只要几何不变，该节点集合会自动更新，确保结果一致性‌‌

‌三、补充说明‌

若无法选中线（如导入模型无几何），可改用 ‌坐标范围‌ 选择节点：

NSEL,S,LOC,X,x_min,x_max 等，但需确保线与坐标轴对齐‌‌

对于复杂曲线，建议优先保留几何体并使用 ‌ATNP‌ 或 ‌Named Selection‌，避免依赖坐标筛选的局限性‌‌

如需进一步操作（如查看节点编号、施加载荷等），可在选择后使用 *GET 或 NSOL 等命令提取信息‌‌
