ansys中节点和关键点的区别

在 ANSYS 中，‌节点（Node）‌ 和 ‌关键点（Keypoint）‌ 是两个不同阶段、不同用途的几何/网格实体，其核心区别在于所属模型体系和功能定位。

‌本质区别‌

‌关键点（Keypoint）‌ 属于 ‌几何建模体系‌，用于定义模型的几何形状（如线、面、体的顶点），是创建几何模型的基础。

‌节点（Node）‌ 属于 ‌有限元模型体系‌，是网格划分后的离散化点，用于连接单元并承载物理量（如位移、温度等）。

简言之：‌关键点用于“建几何”，节点用于“做计算”‌‌‌

‌关键点（Keypoint）的特点‌

是几何图元（线、面、体）的端点或角点。

在自底向上建模中首先定义，用于生成更高阶几何图元‌‌

命令操作使用 K 开头（如 KGEN 复制关键点）。

‌不直接参与有限元求解‌，仅作为几何参考。

‌节点（Node）的特点‌

是有限元网格的基本组成单元，单元通过节点连接。


承载自由度（DOFs），如位移、温度、压力等，是求解变量的存储位置‌‌

命令操作使用 N 开头（如 NGEN 生成节点）。

边界条件、载荷均施加于节点上‌‌

后处理结果（如应力、位移云图）均基于节点数据输出‌‌


‌典型应用场景对比‌

情况 使用关键点 使用节点

建立梁的两端点 ✅ 定义2个关键点，再连线 ❌ 不直接用于几何建模

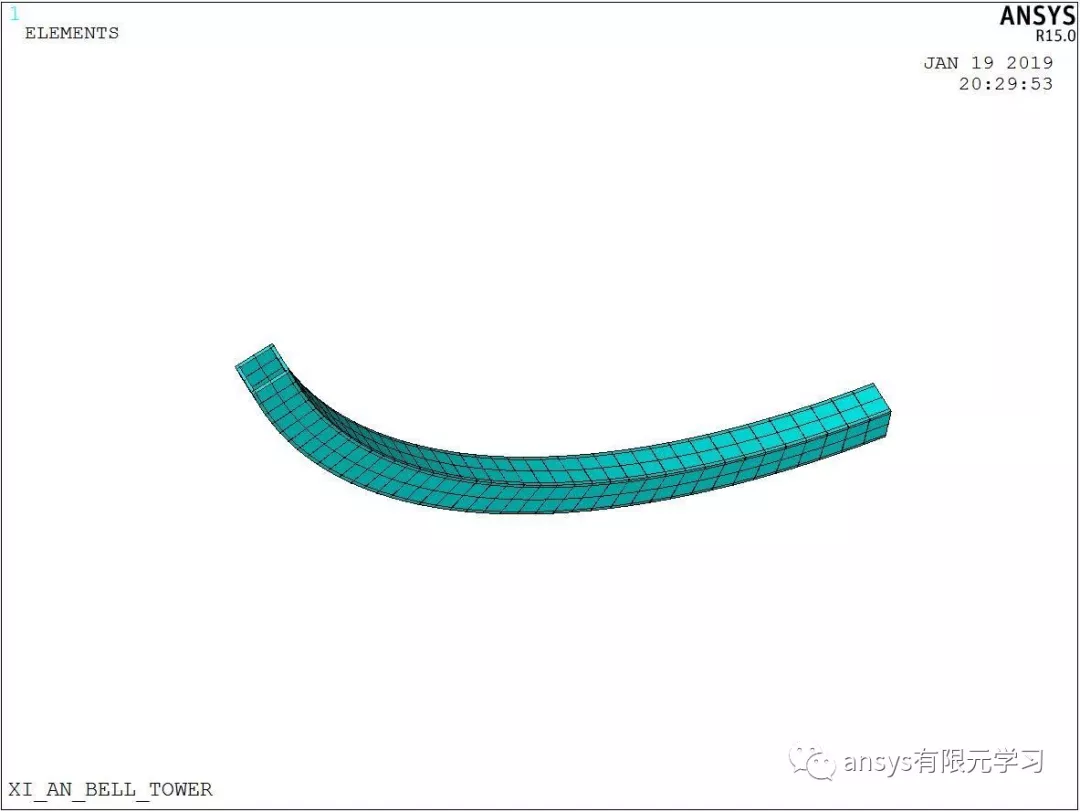

划分20个单元的梁 ✅ 关键点建模后自动划分网格 ✅ 手动创建21个节点，用 FILL 填充

施加集中力 ❌ 不能直接施加于关键点 ✅ 力必须施加于节点

裂纹尖端建模 ✅ 使用共用关键点控制几何拓扑 ✅ 节点用于计算应力强度因子‌‌

‌操作提示‌

显示编号路径：‌Utility Menu > PlotCtrls > Numbering‌，勾选 KP（关键点）或 NODE（节点）‌‌

命令流显示编号：

关键点：/PNUM, KP,

节点：/PNUM, NODE, 1‌‌

‌总结‌

若在 ‌几何建模阶段‌（如创建体、面、线），操作的是 ‌关键点‌。

若在 ‌网格划分或求解阶段‌，操作的是 ‌节点‌。

两者可通过网格划分自动关联（如关键点生成节点），但‌不能混用命令‌（如 KGEN 不能用于节点）‌‌
