ansys显示单元形状

阅读数 16

在 ANSYS 中显示单元形状，主要通过 ‌/ESHAPE 命令‌ 或对应 GUI 路径实现。以下是具体操作方法：

显示单元形状的方法

‌命令行方式（APDL）‌：

输入 /ESHAPE,1 即可显示单元的实际形状（包括梁、壳、实体等单元的截面或外形）‌‌

‌GUI 操作路径‌：

Utility Menu > PlotCtrls > Style > Size and Shape，然后勾选 ‌Display of element‌ 或类似选项（不同版本界面略有差异）‌‌

补充说明

‌适用单元类型‌：

/ESHAPE 对 ‌梁单元（如 BEAM188/189）‌、‌壳单元（如 SHELL181）‌ 和 ‌实体单元（如 SOLID185）‌ 均有效，可清晰展示其截面或几何形态 ‌‌

‌性能优化建议‌（若模型较大导致卡顿）：

使用 ESEL 选择部分单元显示，减少渲染负担 ‌‌

切换至线框模式：/GRAPHICS,WIREFRAME 或 /GRAPHICS,FULL ‌‌

避免在复杂模型中同时开启阴影、抗锯齿等高级图形效果 ‌‌

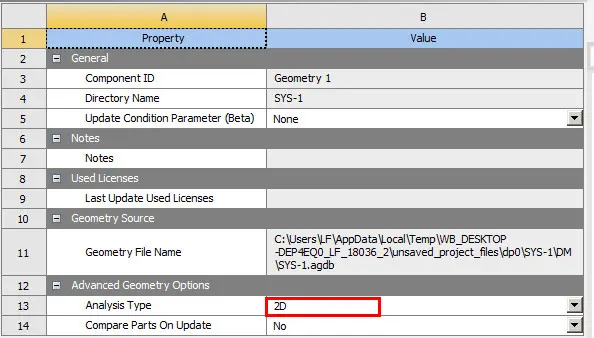

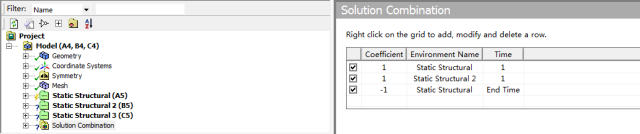

⚠️ 注意：若使用的是 ‌ANSYS Workbench‌ 环境，单元形状通常在 ‌Mechanical‌ 模块中自动显示，无需手动输入命令；若需查看详细单元类型或截面，可在 ‌Details‌ 面板中启用 ‌“Element Shape”‌ 或类似选项。
