ansys如何查看变形

在 ANSYS 中查看变形，主要通过后处理模块实现。根据所使用的界面（经典 APDL 或 Workbench/Mechanical），操作方式略有不同。以下是主流方法：

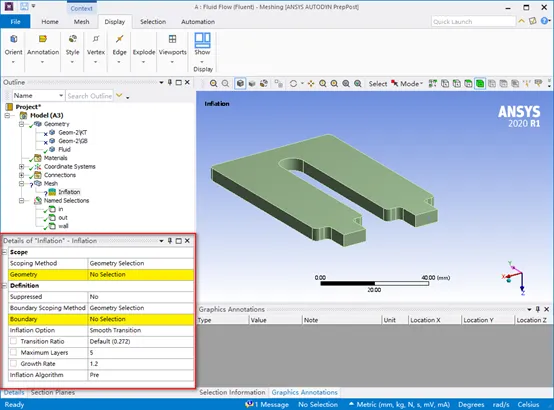

‌1. ANSYS Workbench / Mechanical 中查看变形‌

‌总变形（Total Deformation）‌

求解完成后，在结果（Solution）分支下右键 → 插入（Insert）→ ‌Total Deformation‌，即可显示整体变形云图 ‌‌

‌方向变形（如仅看 X/Y/Z 方向位移）‌

右键 → 插入 → ‌Directional Deformation‌，并指定方向（X/Y/Z）‌‌

‌去除刚体运动（仅显示弹性变形）‌

在 Directional Deformation 的详细设置中，勾选 ‌“移除刚体运动”（Remove Rigid Body Motion）‌，并选择坐标系（全局或自定义局部坐标系）‌‌


‌查看单个构件变形‌

在建模阶段，对目标构件创建 ‌Named Selection‌（命名选择集）‌‌

在结果中插入变形结果后，将 ‌Scoping Method‌ 改为 ‌Named Selection‌，并选择对应构件 ‌‌

‌导出变形几何体‌

右键 Total Deformation → ‌Export...‌ → 选择 ‌STL 文件‌，可用于后续在 SpaceClaim 等软件中查看变形后形状 ‌‌

‌2. ANSYS Classic (APDL) 中查看变形‌

‌绘制变形图‌

使用命令：


apdl

PLDISP

该命令可叠加显示变形前后的模型 ‌‌

‌查看位移云图‌

apdl

PLNSOL, U, SUM ! 总位移

PLNSOL, U, X ! X 方向位移

‌查看矢量变形图‌

apdl

PLVECT, U, , , ! 显示位移矢量


‌3. 其他实用功能‌

‌动画显示变形过程‌（适用于瞬态或载荷步分析）

在 Workbench 中：右键结果 → ‌Animate‌；

在 APDL 中：使用 /ANIM,,1 开启动画 ‌‌

‌精确选取节点查看变形值‌

可通过以下方法实现 ‌‌

图形窗口直接点击节点

创建命名选择集（Named Selection）并用 Worksheet 过滤

使用 Path 路径或 Command 命令流

💡 ‌提示‌：若使用的是 ‌中文版 ANSYS 2023 R2‌，界面术语如“方向变形”“移除刚体运动”等均为中文，操作路径一致 ‌‌
