ansys怎么添加弧度

在 ANSYS 中“添加弧度”通常是指‌创建圆弧或设置圆角（倒角）‌。根据公开资料和当前主流操作方式，以下是几种常用方法：

‌1. 创建圆弧（Arc）‌

适用于在建模中绘制一段圆弧线。

‌菜单路径‌：

Preprocessor → Modeling → Create → Lines → Arcs

‌常用方式‌：

‌By End KPs & Center‌：依次拾取起点、终点、圆心。

‌By Cent & Radius‌：指定圆心坐标、半径和起止角度。

‌命令流示例‌（创建半径为10、从0°到180°的半圆弧）：

apdl

k,1,0,0,0 ! 圆心关键点

circle,1,10,0,180 ! 以KP1为圆心，半径10，从0°到180°画弧

⚠️ 注意：ANSYS 默认角度单位为 ‌度（degrees）‌，且单段圆弧不能超过180°，否则需分段绘制 ‌‌


‌2. 创建圆角（Line Fillet）——用于两直线间添加弧形过渡‌

适用于在两条相交直线之间生成平滑圆角。

‌正确操作路径‌：

Preprocessor → Modeling → Create → Lines → Line Fillet ‌‌

‌操作步骤‌：

选择两条相交的直线。

输入圆角半径。


ANSYS 自动在交点处生成圆弧过渡。

❌ 注意：这不是“添加弧度”参数，而是生成‌圆角几何体‌。

‌3. 使用 SpaceClaim（Workbench 环境）创建弧形管道‌

若使用 ‌ANSYS Workbench‌，推荐通过 ‌SpaceClaim‌ 创建复杂弧形结构：

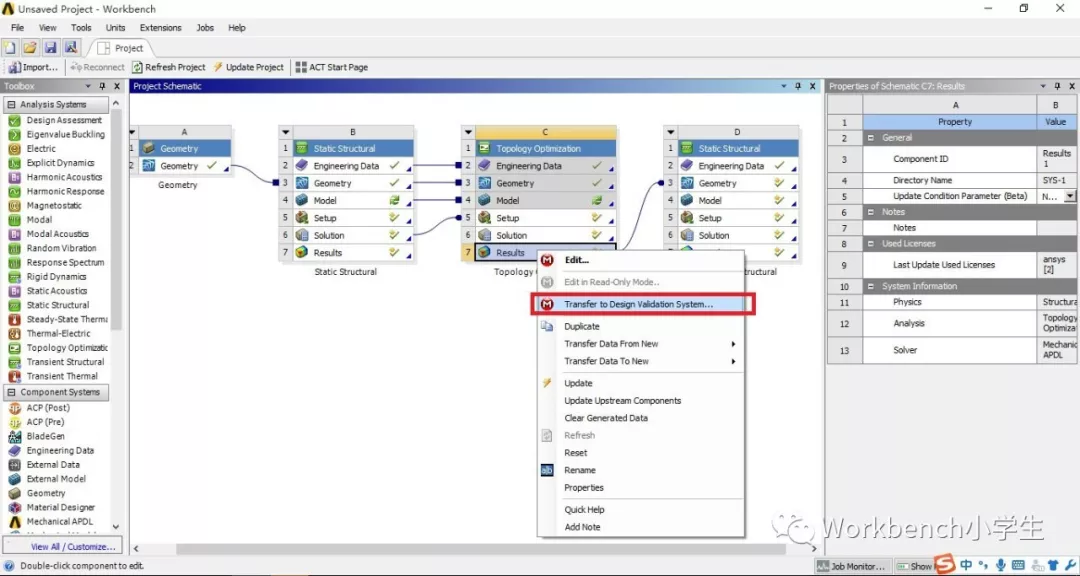

启动 Workbench，新建项目。

双击 ‌Geometry‌ 打开 SpaceClaim。

使用 ‌Curve Tool‌ 绘制弧形路径（可通过三点定义）。

绘制圆形截面，使用 ‌Sweep Tool‌ 沿弧线扫掠生成圆管 ‌‌

‌补充说明‌

‌三角函数输入‌：若在命令流中使用三角函数（如 sin、cos），默认输入为‌弧度‌，需手动转换（如 sin(30*3.14159/180)）或先用 *AFUN,DEG 切换为角度制 ‌‌

‌单位一致性‌：模型整体单位应统一，避免因单位混乱导致几何错误。

如需进一步操作指导，可参考官方文档或教程：ANSYS Help Documentation。
