ansys怎么看后处理

在 ANSYS 中进行后处理，主要是对有限元分析求解后的结果（如位移、应力、应变等）进行‌查看、提取和可视化‌。根据当前主流版本（如 ANSYS Mechanical APDL 经典界面与 Workbench），后处理操作略有不同，但核心逻辑一致。

‌一、后处理基本流程‌

‌确保求解完成‌

模型必须已成功求解，生成结果文件（如 .rst 结构分析结果文件）。

‌进入后处理器‌

‌经典界面（APDL）‌：输入命令 /POST1 进入‌通用后处理器‌（用于查看单载荷步/时间点的全场结果）‌‌

‌Workbench 界面‌：求解完成后自动跳转至 ‌Results‌ 标签页，即后处理主界面‌‌

‌读取结果数据‌


在 APDL 中，若未自动加载，需通过 Read Results 选择载荷步或子步读入结果‌‌

Workbench 通常自动加载，可手动切换载荷步/模态阶数等‌‌

‌二、常用后处理操作‌

‌查看变形图‌

命令：PLDISP

PLDISP, 1：显示变形前轮廓 + 变形后形状（默认）

PLDISP, 2：仅显示变形后形状‌‌

Workbench：添加 ‌Deformed Shape‌ 结果项‌‌


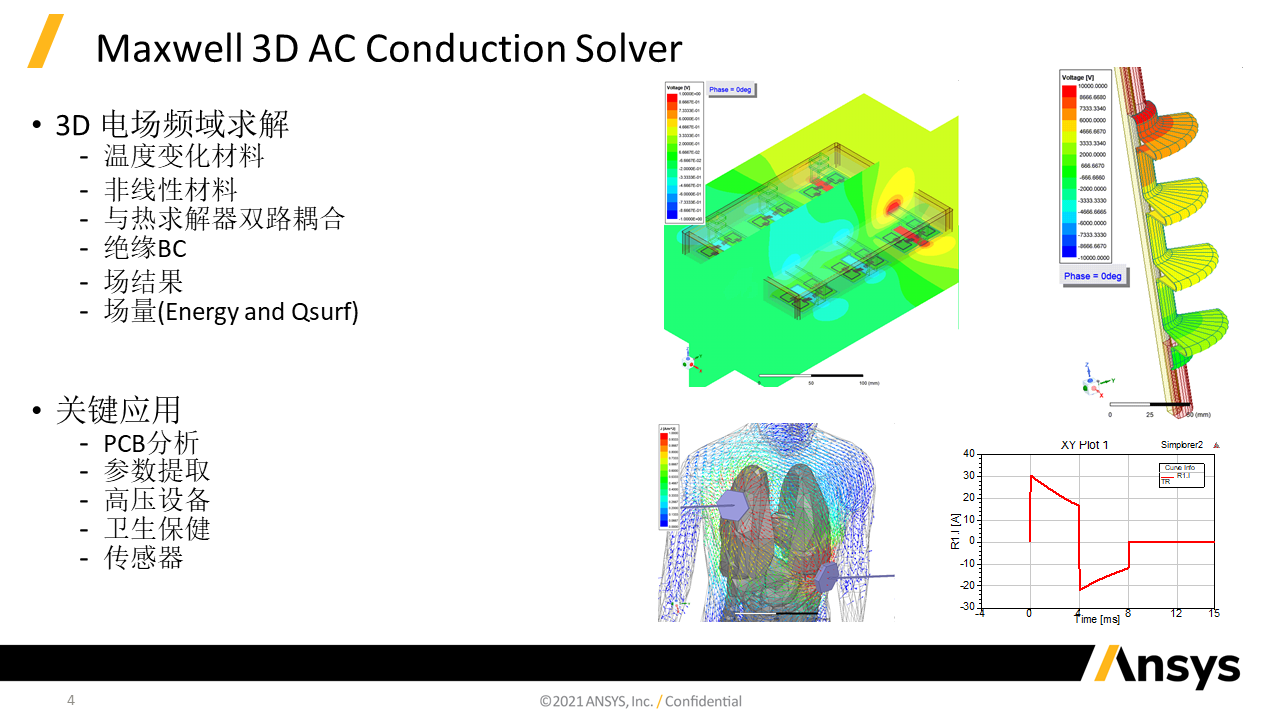

‌生成应力/位移云图‌

‌节点解（平滑连续）‌：使用 PLNSOL，适合观察整体趋势

‌单元解（原始不连续）‌：使用 PLESOL，适合识别局部应力集中‌‌

示例：PLNSOL, S, EQV 显示冯·米塞斯应力云图‌‌

‌提取具体数值‌

列表显示节点位移：PRNSOL, U, COMP

列表显示单元内力（如桁架轴力）：先用 ETABLE 创建单元表，再用 PRETAB 显示‌‌

例如：ETABLE, MFORX, SMISC, 1 定义轴力表，PRETAB, MFORX 列表显示

‌动画与路径分析‌

振型动画：Animate → Mode Shape（APDL）或点击动画按钮（Workbench）‌‌


路径应力变化：定义路径后绘制 ‌Path Plot‌‌‌

‌三、关键注意事项‌

‌区分 POST1 与 POST26‌

‌POST1‌：查看某一时刻的全场结果（静态分析常用）

‌POST26‌：查看某点结果随时间/频率的变化（瞬态/模态分析常用）‌‌

‌结果类型选择‌

位移、温度等为‌节点解‌，直接可用

应力、应变为‌派生量‌，建议同时查看‌节点解‌（平滑）和‌单元解‌（真实峰值）‌‌

‌导出结果‌

图片导出：File → Export → Image，建议勾选 ‌High Resolution‌ 避免模糊‌‌
