ansys后处理查看应力

在 ANSYS 后处理中查看应力，需根据模型类型（平面/实体、脆性/塑性材料）选择合适的应力指标，并通过图形云图或数值查询获取结果。以下是关键操作与要点：

‌一、常用应力类型及适用场景‌

‌Von Mises 应力（等效应力）‌

‌适用‌：延性材料（如钢材、铝等）的屈服评估

‌依据‌：第四强度理论（形状改变比能理论）

‌名称‌：Von Mises Stress 或 SEQV

‌最大主应力（Maximum Principal Stress）‌

‌适用‌：脆性材料（如混凝土、铸铁、岩石）的拉应力分析

‌依据‌：第一强度理论

‌注意‌：拉应力为正，压应力为负

‌应力强度（Stress Intensity）‌

‌适用‌：塑性较强的实体结构，按第三强度理论（最大剪应力理论）

‌计算‌：第一主应力减第三主应力

‌分量应力（SX, SY, SZ, SXY 等）‌


‌适用‌：一维或二维结构，需查看特定方向应力

‌二、查看应力的操作步骤（以 ANSYS Workbench + Mechanical 为例）‌

‌进入后处理模块‌

完成求解后，点击左侧树状菜单中的 ‌Solution‌ 或 ‌Results‌。

‌选择应力结果类型‌

在 ‌Stress‌ 分类下，选择：

Equivalent (Von Mises) 用于塑性材料

Maximum Principal 用于脆性材料

X-Component of Stress 等用于分量应力

‌生成云图‌

系统自动显示应力云图，颜色从蓝（低）到红（高）表示应力大小。

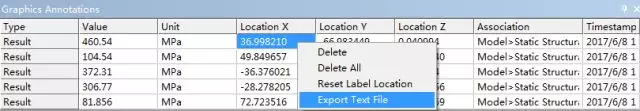

‌查看具体数值‌

‌方法一‌：鼠标悬停于模型某点，弹出该点应力值。

‌方法二‌：


点击 ‌Query → Subgrid Solu‌

选择应力类型（如 Von Mises）

在图形界面点击目标节点，显示精确数值 ‌‌

‌设置区间筛选（可选）‌

右键结果 → ‌Create Range Filter‌，设定应力范围（如 > 300 MPa），仅显示该区间结果 ‌‌

‌三、APDL 经典界面命令（如使用 APDL）‌

‌绘制应力云图‌：

apdl

PLNSOL, S, EQV ! 绘制 Von Mises 应力云图

PLNSOL, S, X ! 绘制 X 方向正应力云图

PLNSOL, S, PRIN ! 绘制最大主应力云图

‌列表查看节点应力‌：


apdl

PRNSOL, S, PRIN ! 列表输出主应力

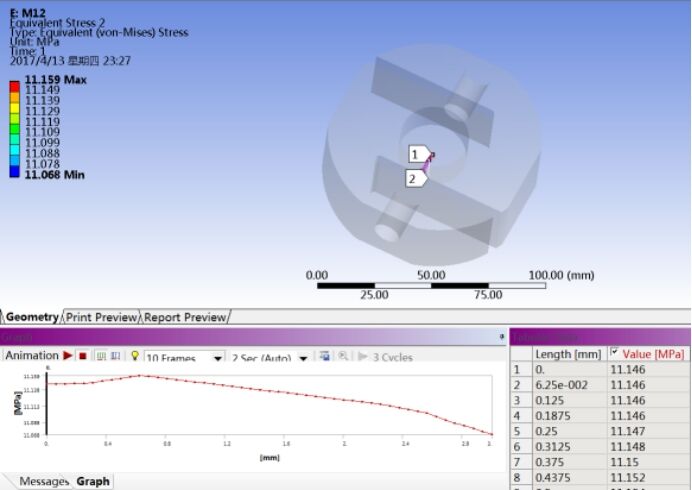

‌提取路径应力（如梁弯曲分析）‌：

定义路径 → 读取结果 → 提取 Von Mises 或分量应力 ‌‌

‌四、注意事项‌

‌网格密度影响精度‌：尤其切应力、局部应力集中区域，需加密网格 ‌‌

‌结果类型选择‌：

实体模型避免仅看单一分量应力（如 SX），应使用等效应力或主应力 ‌‌

‌符号规则‌：ANSYS 默认 ‌拉应力为正，压应力为负‌，注意图例解读 ‌‌

如需进一步操作指导，可参考官方教程：

ANSYS 后处理入门视频（B站） ‌‌
