ansys时间历程后处理

在 ANSYS 中，‌时间历程后处理‌主要通过 ‌POST26（时间历程后处理器）‌ 完成，用于分析模型中‌指定点‌（如节点或单元）的结果随‌时间、频率或其他变量‌的变化规律。

核心要点

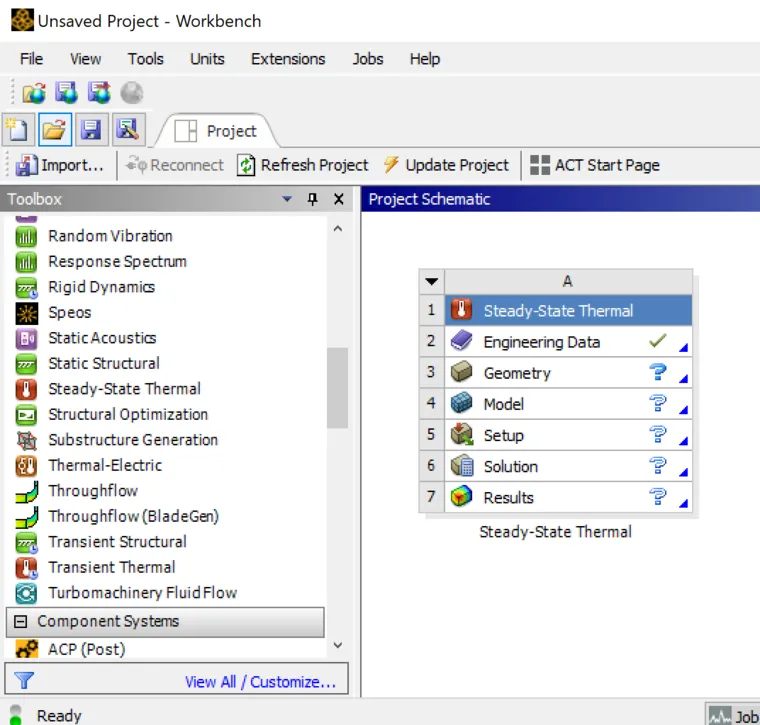

‌适用场景‌：瞬态动力学、谐响应、瞬态热分析等随时间变化的分析结果。

‌核心对象‌：‌变量（Variables）‌，每个变量代表一个结果项（如位移、应力、温度）与时间（或频率）的对应关系。

‌默认变量‌：变量 1 为 ‌TIME‌（时间），不可删除。

主要操作步骤

‌进入 POST26‌

GUI 路径：Main Menu → TimeHist Postpro

或输入命令：/POST

‌定义变量‌


GUI：点击 Add 或使用 Define Variable

需指定：

结果类型（如 U, FX, TEMP 等）

节点/单元编号

变量参考号（≥2）

变量名称（可选）

‌处理变量‌

支持数学运算：加减乘除、求绝对值、积分、微分、最大/最小值等

路径：Main Menu → TimeHist Postpro → Math Operation

‌输出结果‌


‌绘图‌：Graph Variable，可同时显示最多 9 个变量

‌列表‌：List Variables，输出数值表格

‌保存数据‌：通过 Export Data 导出至文件或 APDL 数组

‌使用变量观察器（推荐）‌

GUI：Variable Viewer（集成大部分功能）

支持：

添加/删除变量

绘图、列表、数学运算

设置 X/Y 轴、导出数据等

常见应用场景


绘制某节点‌位移-时间曲线‌（瞬态结构分析）

查看‌温度随时间变化‌（瞬态热分析）

分析‌反力随位移变化‌（非线性接触问题）

提取‌多个节点反力之和‌（结合 APDL 循环命令）‌‌

与 POST1 的区别

特性 ‌POST1（通用后处理器）‌ ‌POST26（时间历程后处理器）‌

分析对象 ‌整个模型‌在某一时刻/载荷步的结果 ‌指定点‌的结果随时间/频率的变化

典型输出 云图、矢量图、切片图 曲线图、列表、动画帧

适用分析类型 静态、模态、稳态 瞬态、谐响应、蠕变等

更详细操作可参考官方文档或教程：ANSYS 时间历程后处理及变量操作指南 ‌‌
