ansys怎么看位移

在 ANSYS 中查看位移结果主要有‌Workbench 图形界面‌和‌Classic/APDL 命令流‌两种方式，可根据使用环境选择对应方法 。‌‌‌

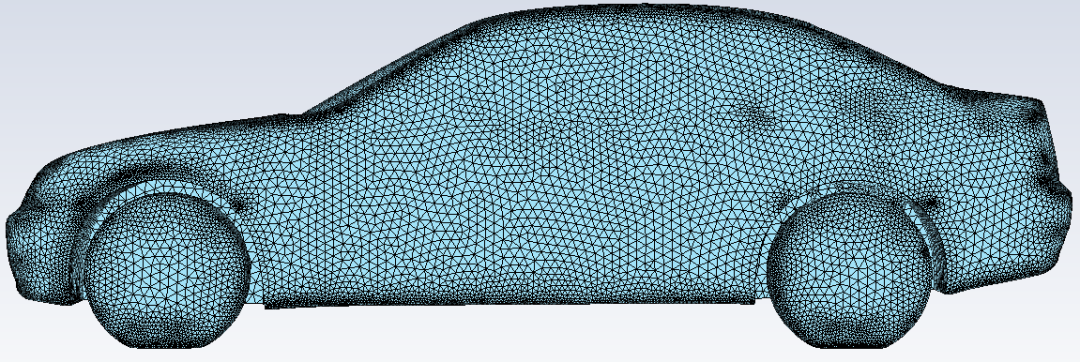

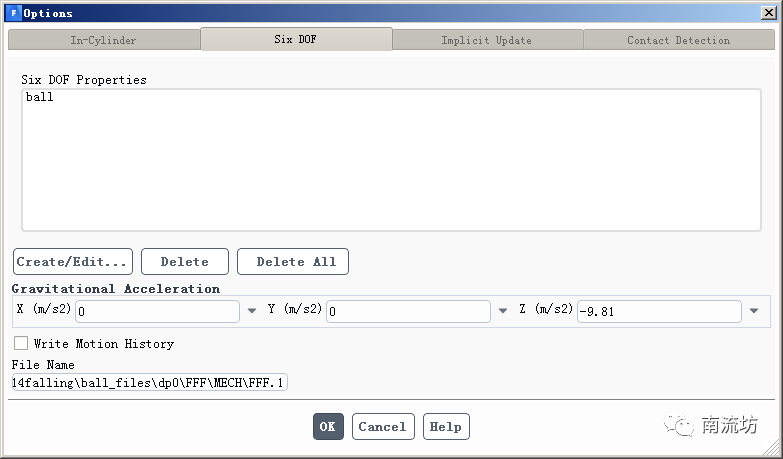

Workbench 图形界面操作

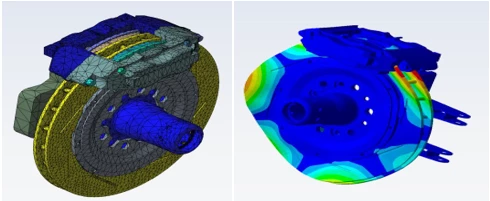

‌查看位移云图‌：求解完成后，在 Solution 分支下右键插入"Deformation"→选择"Total"（总位移）或"Directional"（指定方向位移），点击 Evaluate 生成云图 。‌‌

‌查询特定位移值‌：使用 Probe 工具点击模型上特定节点或位置，可直接读取该点位移数值 。‌‌‌


‌导出结果数据‌：右键点击位移结果选项，选择"Export"可输出包含节点编号和位移值的 txt 文件 。‌‌

‌矢量图显示‌：通过 Results 工具栏中的矢量图选项，可显示位移方向和大小的箭头图 。‌‌‌

Classic/APDL 命令流操作

‌进入后处理模块‌：输入/POST1进入通用后处理器 。‌‌‌


‌显示变形图‌：使用PLDISP命令显示结构变形形状，PLDISP,1可同时显示变形前后对比 。‌‌

‌位移云图‌：输入PLNSOL,U,SUM显示总位移云图，或PLNSOL,U,X/Y/Z查看指定方向位移 。‌‌‌

‌列表显示位移‌：使用PRNSOL,U,COMP命令列表输出各节点位移分量 。‌‌‌

‌提取特定位移‌：通过*GET命令或NSOL变量存储特定节点位移值 。‌‌‌


注意事项

‌坐标系设置‌：如需查看径向或周向位移，需先用RSYS,1命令将结果坐标系转为柱坐标系 。‌‌‌

‌结果文件‌：确保求解完成后存在结果文件（.rst），否则无法查看后处理数据 。‌‌‌

‌对称模型‌：轴对称模型可通过 Symmetry 设置扩展显示整体结果云图 。‌‌
