如何使用Visual Paradigm绘制ER图？

　　在说Visual Paradigm怎么建模之前，得搞明白一个问题：Visual Paradigm是啥？

　　怎么搞？老规矩，三板斧劈下来就是了：下载，安装，建模。商业版要收费，所以请移步到它的官网下载：

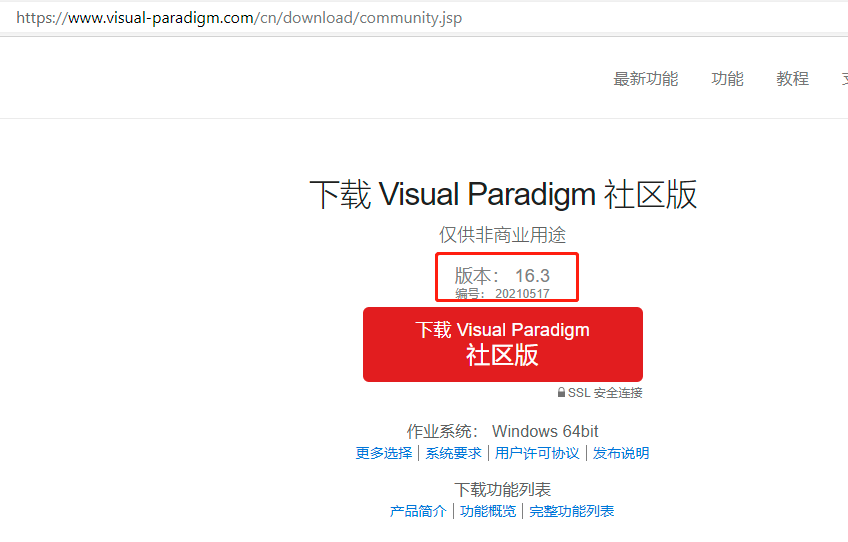

　　最新版是16.3，点了红色大按钮后跳往新页面，慢慢等，毕竟是外网，龟速下一个700多兆的软件，真是奔溃...我的经验是：手动点一下页面的链接比自动下载的速度快。

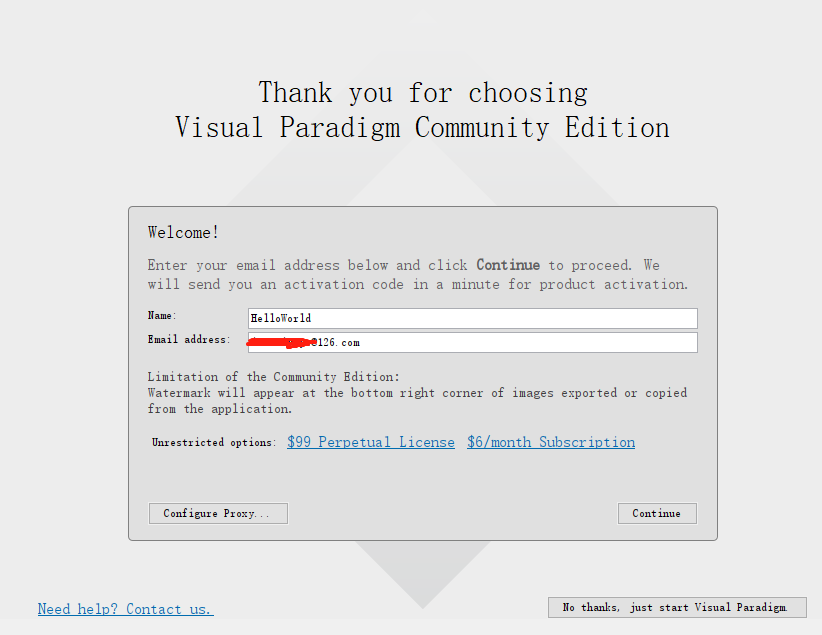

　　下好了安装，需要右键 -> 管理员权限运行，接着一路Next，最后出现这个页面：

　　需要你输入用户名和邮箱，它会把激活码发到你邮箱里。一路continue，输入激活码，点击Activate，关掉提示最新更新内容，可以开始玩了。

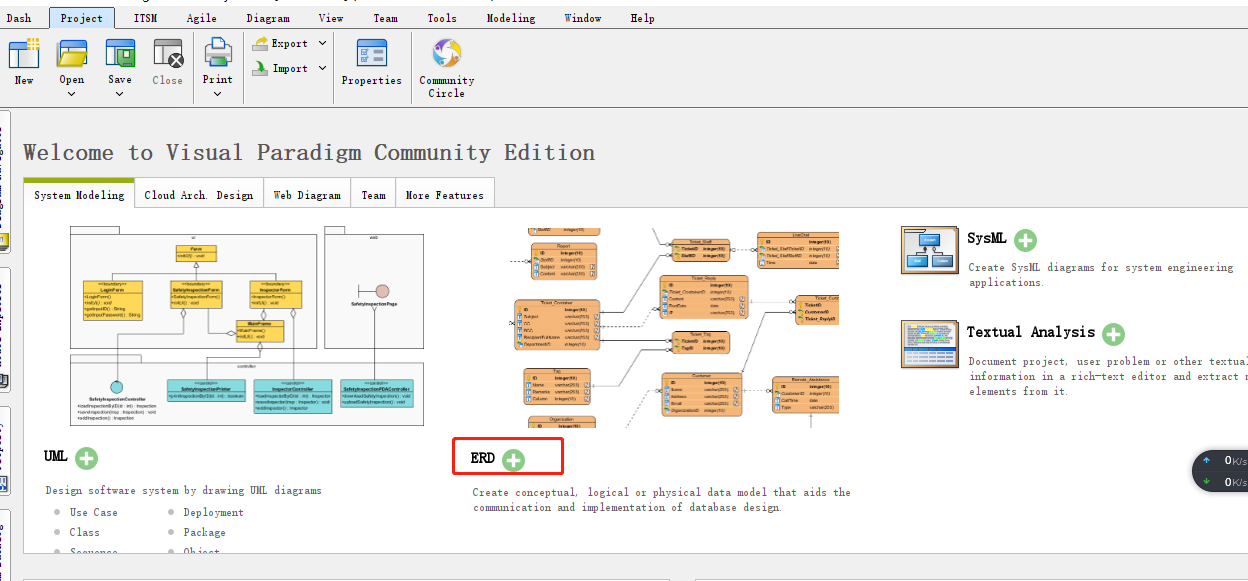

　　新建一个ERD：

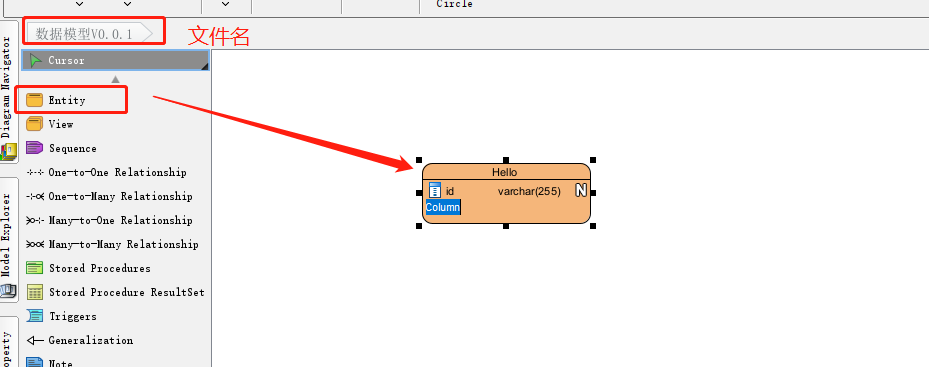

　　输入建模文件的名称和描述，把一个Entity从左边拖拉过来，输入表名，在下面框里右键 -> New Column -> 在弹出的小框里输入字段名，空格，冒号，空格，数据类型，然后回车，会自动出现下一个字段框给你输入：

　　因为id是主键，所以我们右键它，去掉Nullable，勾选Unique，把最后一个自动生成的Column右键Delete掉，点表右下角的绿色小方块自动调整大小

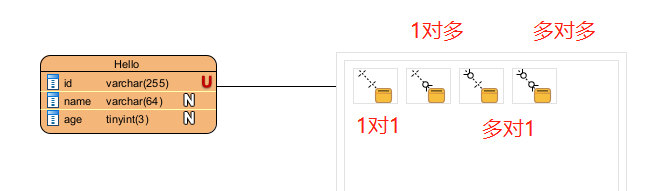

　　如果要关联另一张表，点上图右上角的那根线，拉扯它到一个地方，选择映射关系：1对1,1对多：

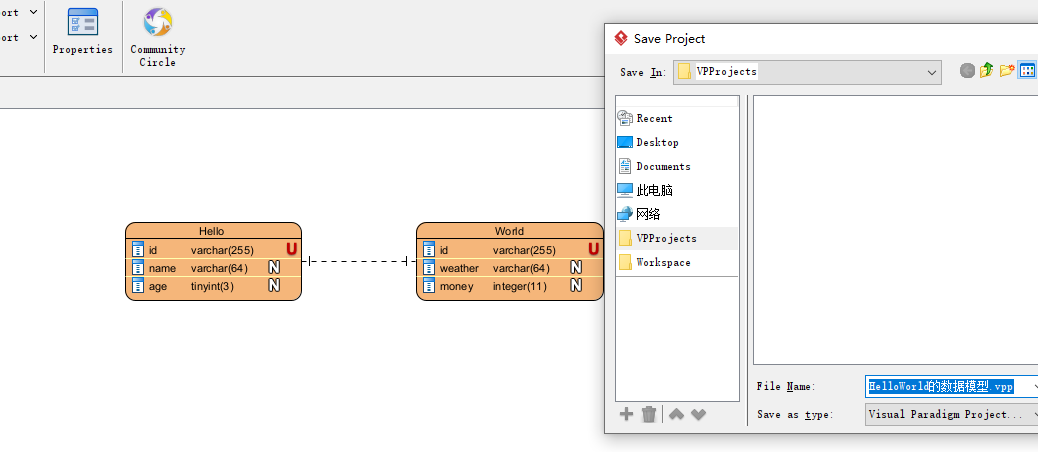

　　接着依葫芦画瓢就好了，最后保存：

　　打完收工。
