如何在Visual Paradigm中创建流程图丨使用教程

让我们看看如何在 Visual Paradigm 中绘制流程图。我们将在这里使用一个非常简单的流程图示例。完成本教程后，您可以扩展示例。

   1.从主菜单中选择图表 > 新建。

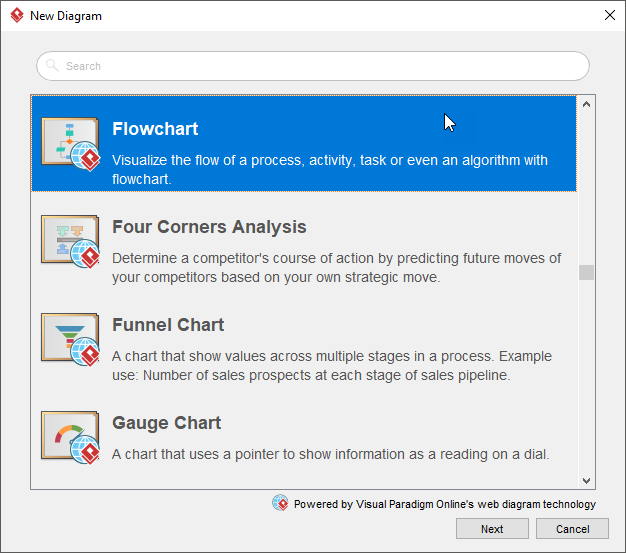

   2.在New Diagram窗口中，选择Flowchart并单击Next。

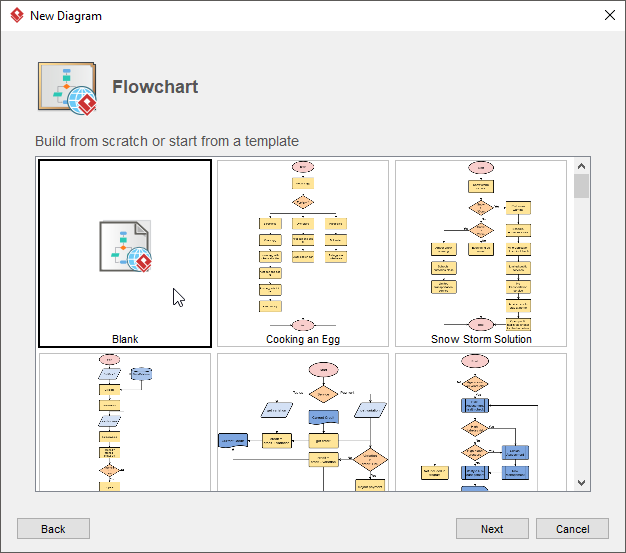

   3.您可以从空图表开始，也可以从提供的流程图 模板 或流程图示例开始。让我们从一个空白图表开始。选择空白并单击下一步。

   4.输入流程图的名称，然后单击确定。

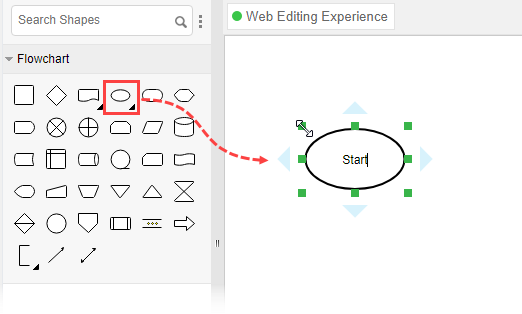

   5.让我们从创建一个开始符号开始。将“开始”形状从图表工具栏中拖放到图表上。将其命名为Start。

   6.创建下一个形状。将鼠标指针移到起始形状上。按下右侧的三角形手柄并将其拖出。

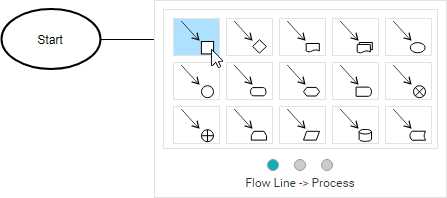

   7.释放鼠标按钮。从资源目录中选择Flow Line > Process 。

   8.输入Add items to Cart作为流程的名称。

   9.按照相同的步骤再创建两个流程Checkout Shopping Cart和Settle Payment。

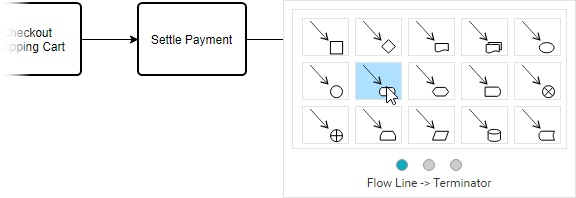

   10.通过创建终结器来结束流程。

   您的图表应如下所示：

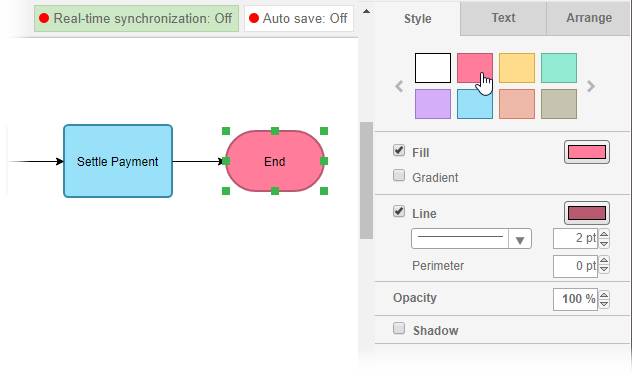

   11.给形状上色。从主菜单中选择图表 > 格式 面板 。在图表上选择一个形状，然后单击通过格式面板中的样式设置更新其颜色。 这是最终的流程图：
