Visual Paradigm企业架构教程：如何绘制ArchiMate架构图？

在本教程中，我们将向您介绍如何绘制ArchiMate图表，该图表着眼于Discharging Patients的程序，特别是从业务流程的角度。

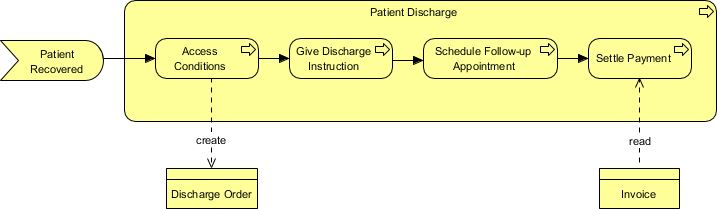

完成本教程后，我们应该得到类似于下面的图表。

注意：为简单起见，我们仅在此示例中将讨论限制在业务层。

将使用的软件

我们将使用。 欢迎您。

绘制ArchiMate图示例的步骤

1. 启动Visual Paradigm，打开一个new project
2. 从工具栏中选择Diagram > New创建一个新图表。
3. 在New Diagram窗口中，选择ArchiMate Diagram并单击Next。
4. 输入Discharge Patients作为图表名称，然后单击OK确认图表创建。
5. 这会创建一个空白的ArchiMate图表。 将鼠标指针从图表工具栏上移到Business Event工具上，然后将其拖到图表上以创建业务事件。输入Patient Recovered作为业务事件的名称。
6. 让我们在业务事件之后创建业务流程形状。要执行此操作，请先将鼠标指针移到患者恢复上。 按下形状右上角的“Resource Catalog/资源目录”按钮并将其拖出。 从Triggering -> Business Process。
7. 将新流程命名为Patient Discharge。
8. 最初，进程形状的尺寸相对较小。在这里，我们将使它更大，以便我们稍后可以在其中绘制几个过程。 要执行此操作，请选择“Patient Discharge”事件以在其周围的小黑色方块中显示8个手柄。 按下右下手柄并拉动它以扩大形状。 同样，您可以选择使用其他手柄来根据需要更改形状的大小。
9. 释放鼠标按钮。业务流程形状应该类似于下面的内容（就比例而言） 注意：现在准确地确定它并不重要，因为您可以随时调×××状，因为它看起来很合适。
10. 我们现在将在Patient Discharge过程中绘制第一个过程。从图表工具栏中选择业务流程，并将其拖到Patient Discharge流程中以创建子流程。 将其命名为Assess Conditions。 然后，系统将提示您选择父进程和子进程之间的关系类型，选择Composition。
11. 将Patient Recovered后的触发连接器重新连接到Assess Conditions。选择连接器并向右拉以将其延伸直至接触边界。
12. 在Assess Conditions的过程中，由physician创建discharge order。要描述它，请选择Assess Conditions，按在右上角的资源目录按钮上拖动。 释放封闭的Resource Catalog流程下方的鼠标按钮，然后从资源目录中选择Write Access -> Business Object。
13. 将其命名为Discharge Order。
14. 双击连接器并输入create as name。
15. 现在，从Access Conditions创建业务流程，将鼠标指针移到访问条件上。拖动右上角的“Resource Catalog”按钮。释放鼠标按钮，然后从资源目录中选择Triggering - > Business Process。
16. 将业务流程命名为“Give Discharge”。
17. 应用相同的技术创建另外两个业务流程Schedule Follow-up和Settle Payment。
18. 作为我们的最后一步，我们将从Settle Payment创建发票。使用资源目录从Settle Payment with Read Access创建业务对象。 此处选择Read access/读访问（而不是写访问），因为发票仅供查看作为参考。
19. 将业务对象命名为Invoice并读取连接器。 最终的ArcihMate图应该如下所示。
