在Visual Paradigm中如何创建电路图？

在visual Paradigm中想制作电路图？我们将为您介绍电路图，并告诉您如何使用visual Paradigm中电路图软件创建电路图。

   什么是电路图？

   电路图（又名基本图、电气图或电子原理图）是电路的可视化。它显示了电路中组件之间的流程和关系。电路图还可视化了电线的物理排列以及在不同电子系统中连接它们的组件。

   电路图的目的

   电路图是作为电路设计的蓝图创建的。电路图提供电路中所有组件的物理排列以及它们之间的接线关系的图形表示。技术人员创建电路图作为实施电路设计或通信的指南。

   了解电路图

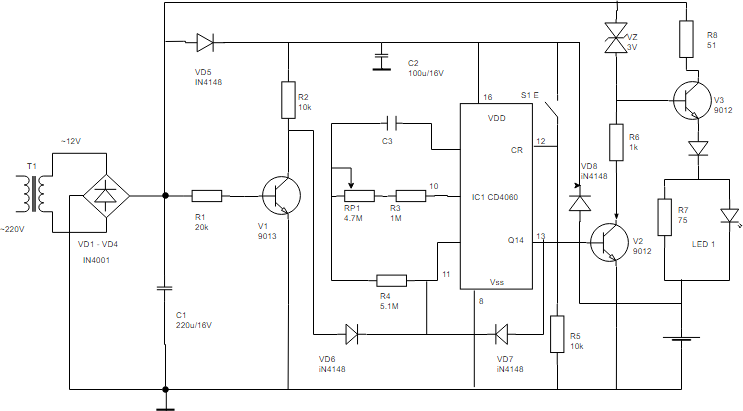

   电路图是电路的图形可视化。它提供了一个示意图，显示了电路中组件之间的关系。上图显示了一个电路图，可让您了解电路图符号的外观。

   如何绘制电路图？

   1.从visual Paradigm主菜单中选择图表 > 新建。

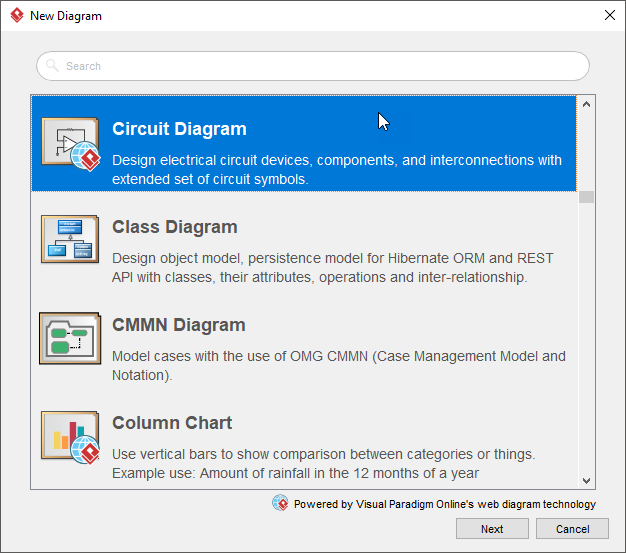

   2.在New Diagram窗口中，选择Circuit Diagram 并单击Next。

   3.选择现有的电路图模板，或选择空白以从头开始创建。单击下一步。

   4.输入图表名称并单击确定。

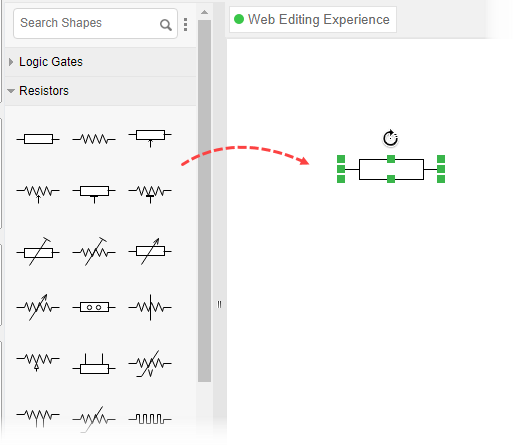

   5.将您需要的电路图符号从调色板拖放到画布上。用适当的连接线将它们连接起来。

   6.完成后，您可以将图表导出为图像（ JPG 、PNG、PDF、SVG 等）并与您的朋友或同事分享（ 项目   > 导出 > 活动图表作为图像...）。
