Visual Paradigm使用技巧：绘制用户故事的业务流程图

BPMN(业务流程模型和符号)支持将包含任务、子流程、事件、通道、泳池等简单流程对象图形的业务工作流进行可视化。分析师青睐于使用业务流程图（BPD）来与客户进行业务方面的沟通，而这需要借助信息系统的帮助。在Visual Paradigm中，开发团队可以将用户需求记录在用户故事中。本文将向你介绍如何在Visual Paradigm绘制用户故事。

创建用户故事层

除了直接在BPD上写用户故事以外，我们这里还要将这些用户故事编写在单独的图层中。这个步骤并不是必要的，但是它可以帮助你对每个图层进行显示和隐藏的控制。这一点很重要，因为你不希望用户故事一直都呈现出来。特别是在你对业务流程进行讨论时，你想要专注于业务流程本身，而不被其它东西所阻扰。

1. 从VP官网下载Inventory-Management-System.vpp。

2. 在Visual Paradigm工具栏中选择Project > Open，然后选择刚下载的Inventory-Management-System.vpp并进行打开。

3. 打开业务流程图Track Item。

4. 从工具栏中选择View > Layers。

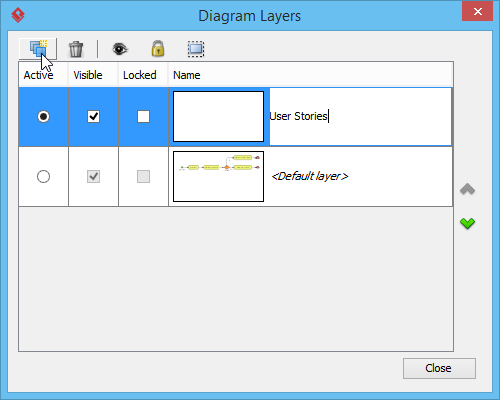

5. 在Diagram Layers窗口，点击Create new layer，然后输入User Stories作为图层名称。

6. 点击Close返回。然后你所绘制的图形就会包含在了User Stories这个图层中。

在BPD中绘制用户故事

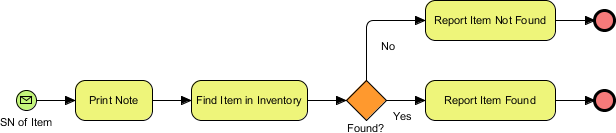

假设你正在研究客户提供的流程（图表），并需要完成Find Item in Inventory这个任务。在与客户沟通完毕之后，你得到了这样几个用户故事：

• User can search item with serial number（用户可通过几个数字进行搜索）
• User can search on iPad（用户可在iPad上进行搜索）
• User can search on Android（用户可在Android上进行搜索）
• User can see the result on a virtual 3D map（用户可看到虚拟3D图像的结果）

在这一小节中，我们将在BPD上绘制这些用户故事。

1. 在图表工具栏中选择User Story。工具栏比较长，你需要用鼠标滑轮往下滚动一点才能发现它。

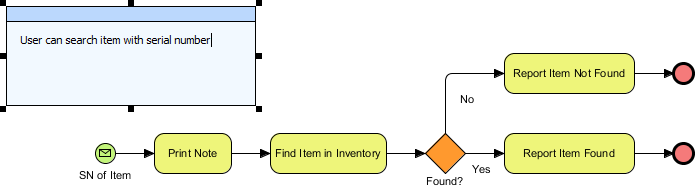

2. 点击图表创建一个用户故事卡，然后输入User can search item with serial number作为其名称。

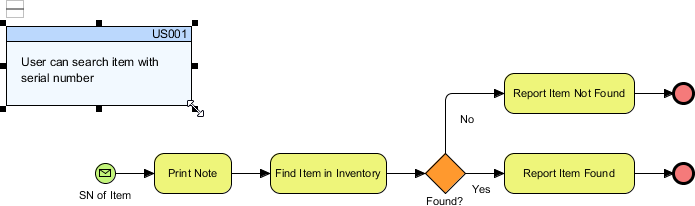

3. 用户故事卡过大的话，可以进行一些调整。

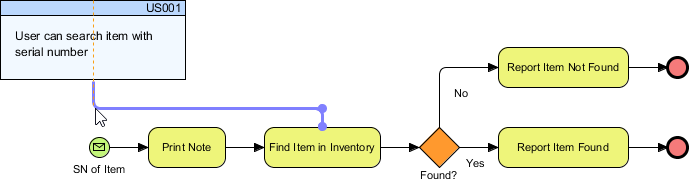

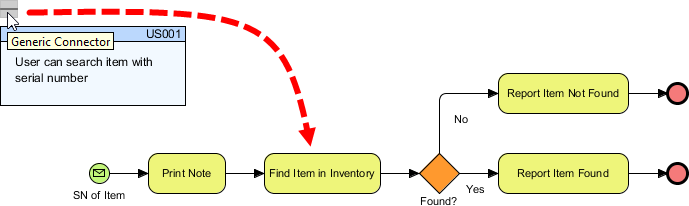

4. 为了将这些松散的故事卡进行组织，我们需要将它们通过联接映射到任务中去。鼠标按住用户故事左上角的Generic Connector，然后将其拖到Find Item in Inventory任务。

5. 放开鼠标按钮创建连接器，调整连接器的拐点。

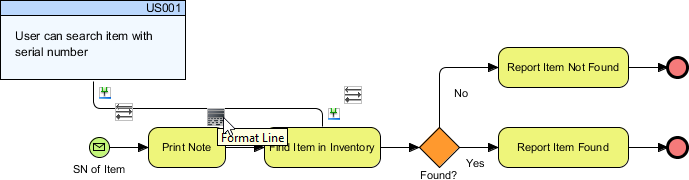

6. 为了防止读者与BPMN顺序流的通用连接器（generic connector ）弄混，我们把这个连接器的外观进行更改。将鼠标指针放置在连接器上，然后点击Format Line。

7. 选择虚线样式。

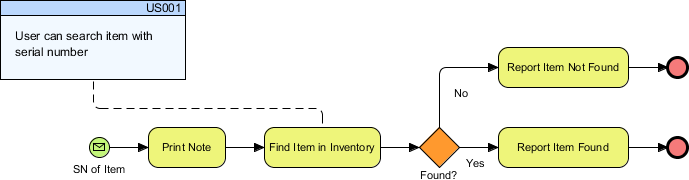

到目前为止，你的BPD图就像这样了：

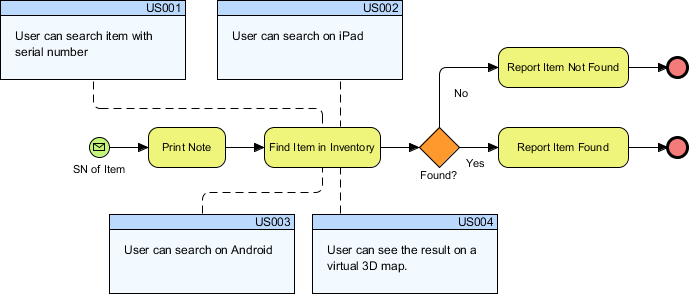

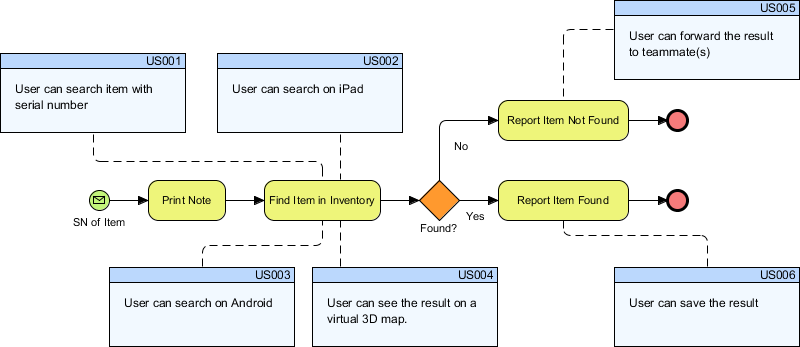

8. 使用同样的方法绘制另外三个用户故事。

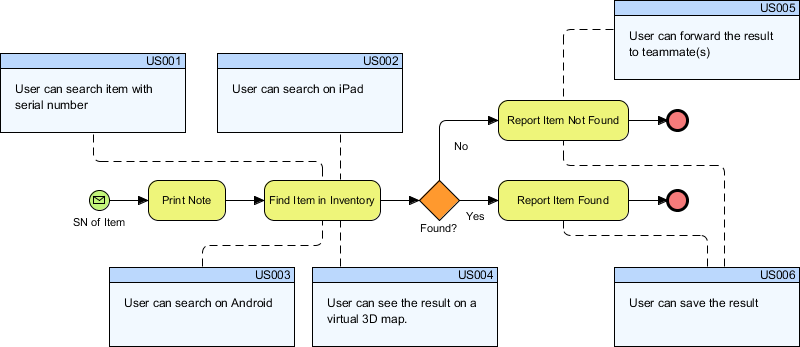

9. 假设你刚又和客户沟通了下用户需求。新增了两个用户故事User can forward the result to teammate(s)和User can save the result分别位于Report Item Not Found和Report Item Found中。我们在相应的任务中对它们进行了绘制。

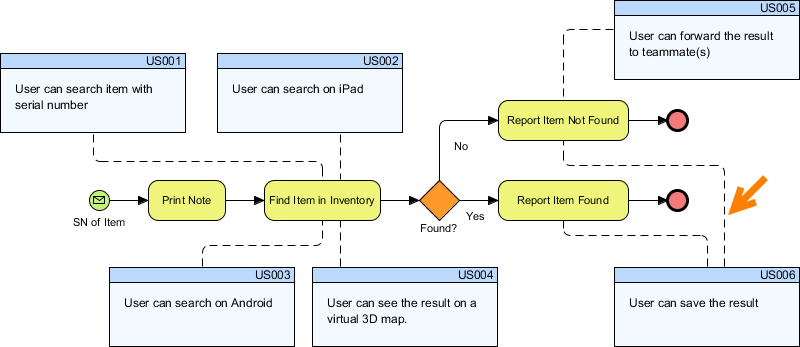

10. 由于任务Report Item Not Found也包含了用户故事User can save the result。因此我们也在它们之间添加了连接器。

隐藏用户故事层

假如你想与一位对用户故事不感兴趣的业务主管谈论业务流程，本小节将告诉你如何隐藏用户故事层。

1. 从工具栏中选择View > Layers。

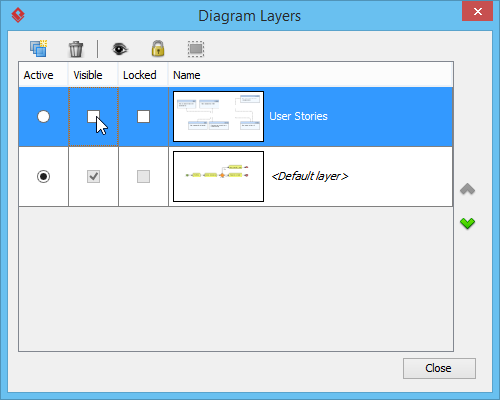

2. 在Diagram Layers窗口，取消勾选User Stories层的Visible选项。

3. 点击Close返回图表，你可以看到用户故事不见了。
