Cadence 16.6学习之路（1）：OrCAD工程建立与环境设置

系列文章目录

1. cadence16.6学习之路（1）——Orcad工程建立与环境设置
2. cadence16.6学习之路（2）——原理图库创建与元件放置

Orcad工程建立与环境设置

• 前言
• 软件的下载安装破解
• OrCAD原理图工程文件介绍
• 选择软件 新建工程 界面介绍
• OrCAD环境设置
• 环境设置界面介绍
• 模版设置界面
• 自动保存设置 工具栏的显示

前言

仅以文章记录学习过程，方便后续复习查看

软件的下载安装破解

下载地址：吴川斌的博客 https://www.mr-wu.cn/downloads/

OrCAD 原理图工程文件介绍

选择软件

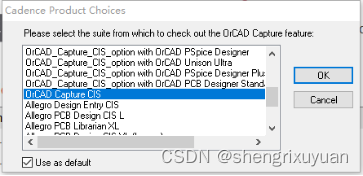

双击Design Entry CIS图标进入Orcad软件，选择OrCAD Capture CIS进入软件，左下角可以勾选作为默认选项。

新建工程

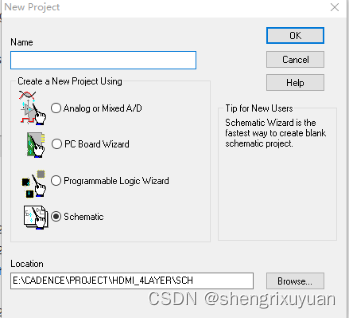

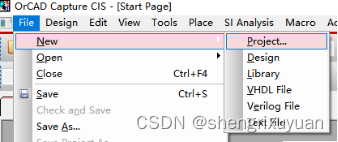

File–New– Project  （一般使用前三个），弹出的对话框输入工程的名字和保存的位置（工程名字和位置不要包含中文和特殊字符）

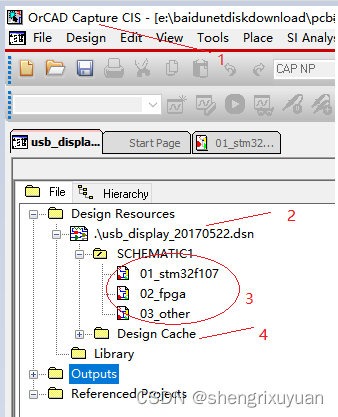

界面介绍

   （1）：显示当前选择的产品和工程路径

   （2）：dsn为orcad的工程文件后缀

   （3）：SCH文件夹里面显示原理图有多少页。选中SCH文件夹右击可以添加页，选中一页按Del可以删除页（删除操作时，对应页必须处于关闭状态）。选中一页原理图右击可以修改原理图的名字。右击原理图页可以复制一整页，粘贴到想要的SCH文件夹中。

   （4）：Design Cache显示了当前工程里面用到的器件的信息，如放置的器件来自与哪个器件库。同样的器件只记录一次。放置的器件再删除，Design Cache的记录不会自动删除，可以右击Design Cache文件夹，cleanup cache。

   （5）：Outputs 记录原理图输出的文件，如导出网表、DRC检查报告、BOM表等

   （6）：Referenced Projects 可以添加设计参考原理图，右击可以添加参考原理图，方便 复制粘贴  ，可以添加多个参考原理图。选中添加的参考原理图按Del可删除。


   关于SCH文件夹，如果是平坦式原理图只有一个文件夹，如果是层次型原理图，可以有多个文件夹。层次型原理图，每一个层次有一个文件夹（如上图）。

OrCAD环境设置

环境设置界面介绍

Options–Preferences

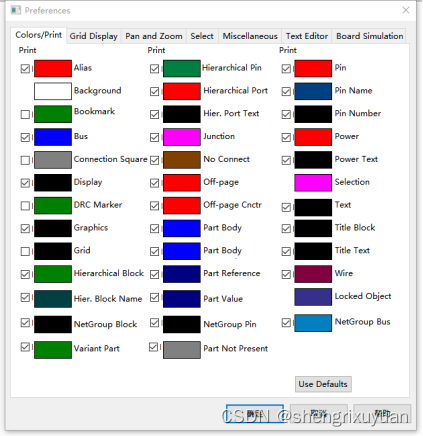

1. 颜色设置：可以设置背景颜色、栅格点颜色等。前面的勾选代表打印原理图需要打印的内容

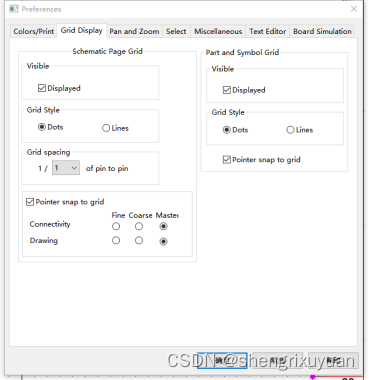

2. 栅格点设置：设置分为原理图和封装库两种，可以设置栅格点是否显示，以点还是线显示。习惯AD界面的可以选择以线的方式显示。

3. Pan and Zoom：设置放大缩小的比例。按一次放大缩小快捷键，原理图放大缩小多少。默认设置就可以

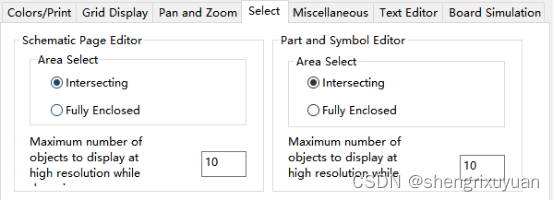

4. Select：

       Intersecting：框选器件的一部分就可以选中器件

       Fully Enclosed：框选整个器件才可以选中器件

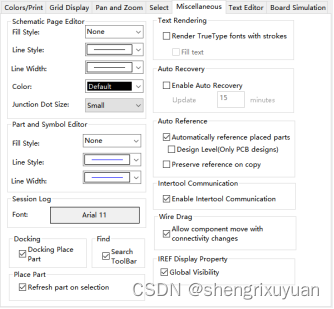

5. Miscellaneous：

       SCH Page Editor:设置方框标识的显示方式，用于在原理图中做标识

       Auto Recovery：设置是否自动保存，以及自动保存的时间，防止意外的自动关机。建议设置开启5分钟自动保存。

       其他按照默认设置就行


模版设置界面

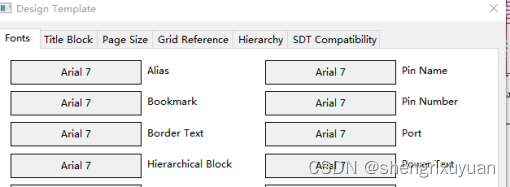

Options–Design Template
Fonts：设置各种 字体  ，默认设置就好

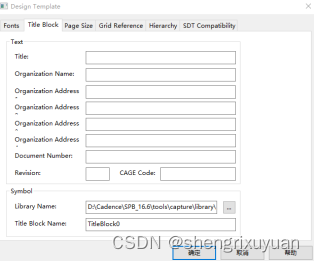

   Title Block：设置工程的标题栏，Title Block Name栏里面填需要添加进原理图中标题栏格式，与标题栏库中名字的对应。

Page Size：设置新建页的纸张大小。当前页的纸张大小在进入当前页后Options–Schematic Page Properties中设置或者右击页选择Schematic Page Properties。

   其他默认设置就行

自动保存设置

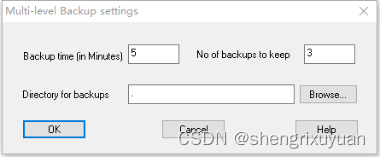

Options–Autobackup。下图显示为5分钟保存一次，总共备份3个文件。备份地址只有”.”表示备份在当前文件夹，备份文件后缀为DBK。如果不小心删除了DSN设计文件，可以把备份文件的后缀改为DSN恢复。

工具栏的显示

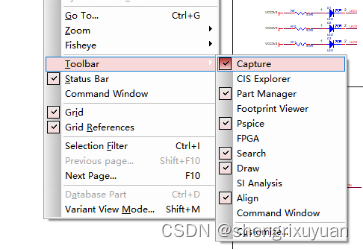

View–Toolbar–

   常用显示Capture、Search、Draw、Align就行
