在 学习 于博士的视频课程时，由于博士使用的是15.5版本，与16.6的版本有出入，结合网络上的资料，整理出16.6版本的区域规则设置方法。

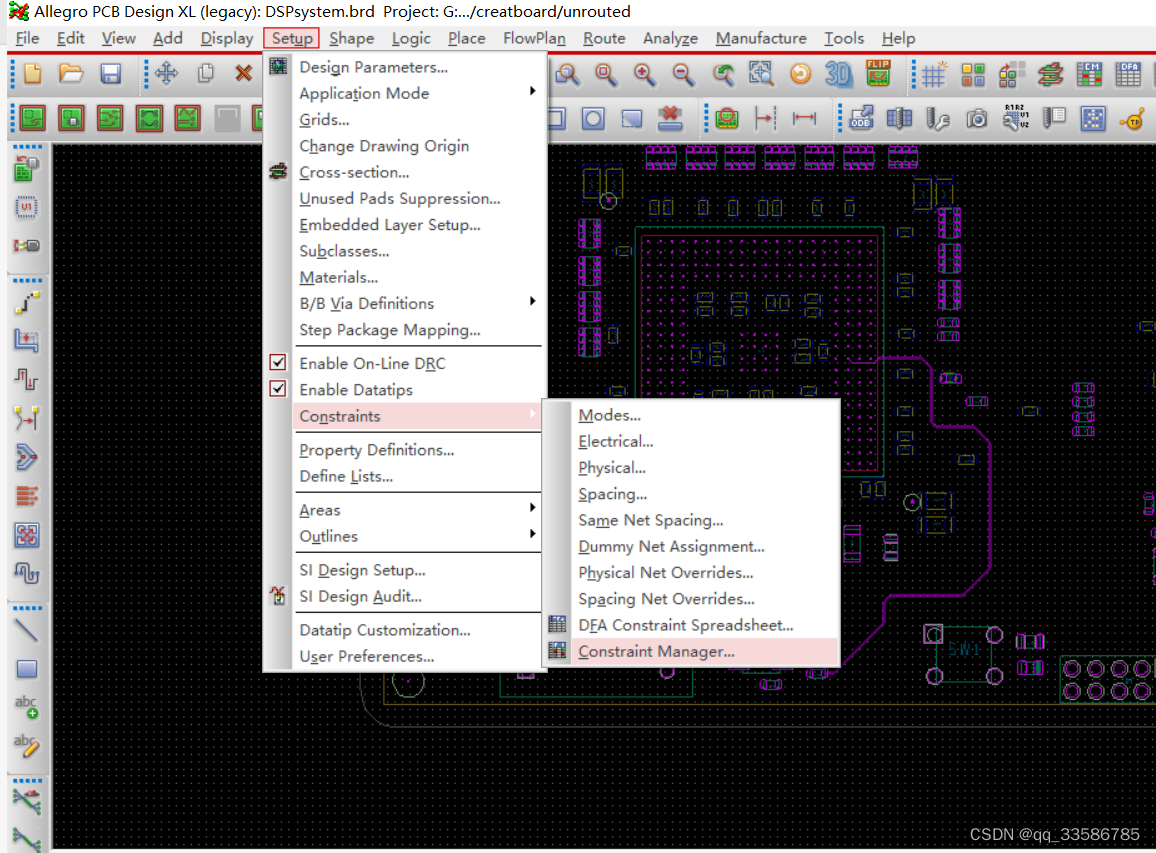

使用PCB Editor 打开 PCB工程文件 ，setup-constrains-constrains manager
点击physical 树 形图下面的region，对显示工程名字的表格栏右键，选择create选项中的region

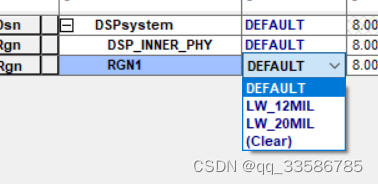

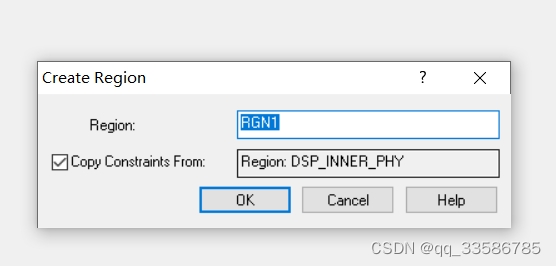

输入想要创建的区域名字，创建好后点击reference physical CSet栏的下拉选项，选择约束规则，此处选择default。相同的设置在约束管理器的shape分支下，设置方法是一样的。
在PCB editor界面，ADD-shape-rectangular/polygon/circle(任选一项)，注意option界面选择class与subclass,class选择constrains region,
