Cadence封装库自建库的使用方法：CIS Explorer详解

1.库的内容介绍

说明：在你使用 封装库 之前你要确保电脑中安装有Access数据库 软件 ，因为candence的数据链表是根据Access链接到一起的，数据库里面的链接环境我是不想去动，所以只能是去删除原有的数据库保存位置然后换成自己的文件（原有的数据文件看心情保留吧）。

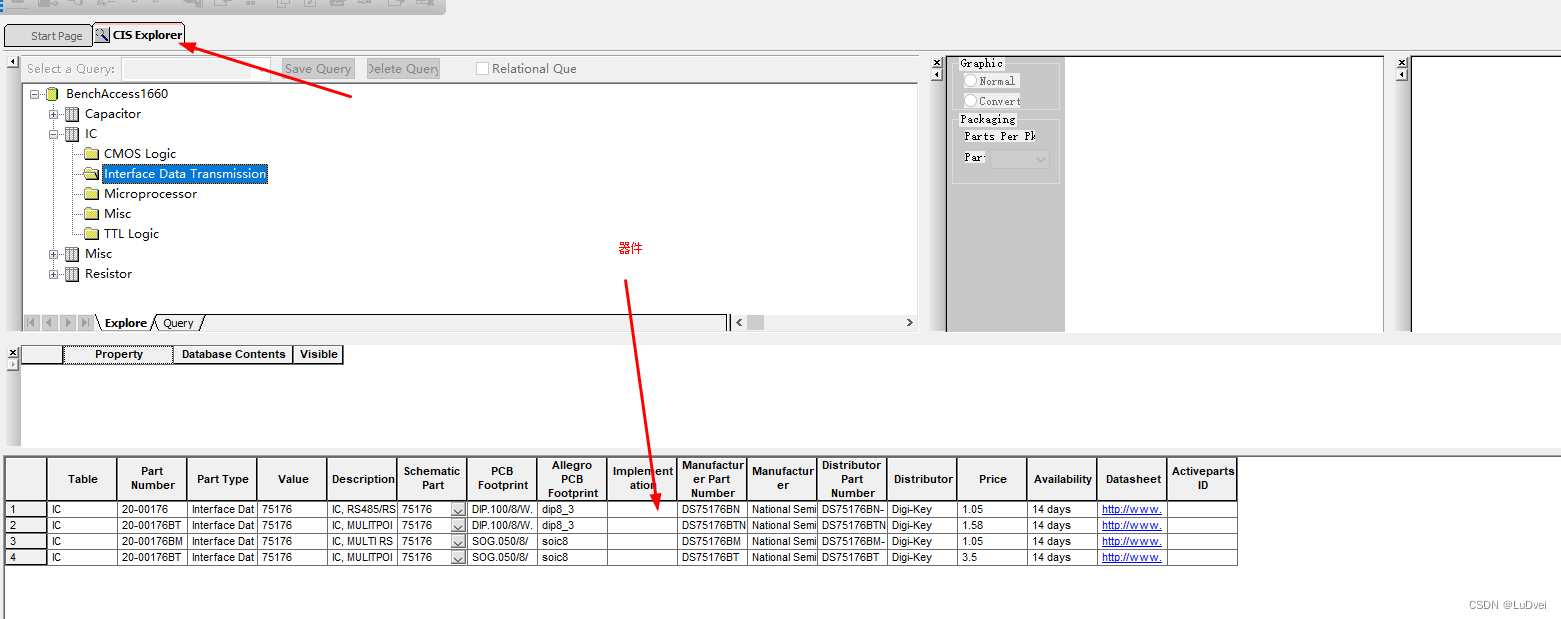

   打开Orcad，在原理图界面点击‘z’按键,会弹出原理图中的封装库。

当然，这个封装库是Orcad默认的，你想更换的也是可以的，我是不想换，比较麻烦，还可能出BUG。

   哈，这个Bench跟你的安装目录有关：

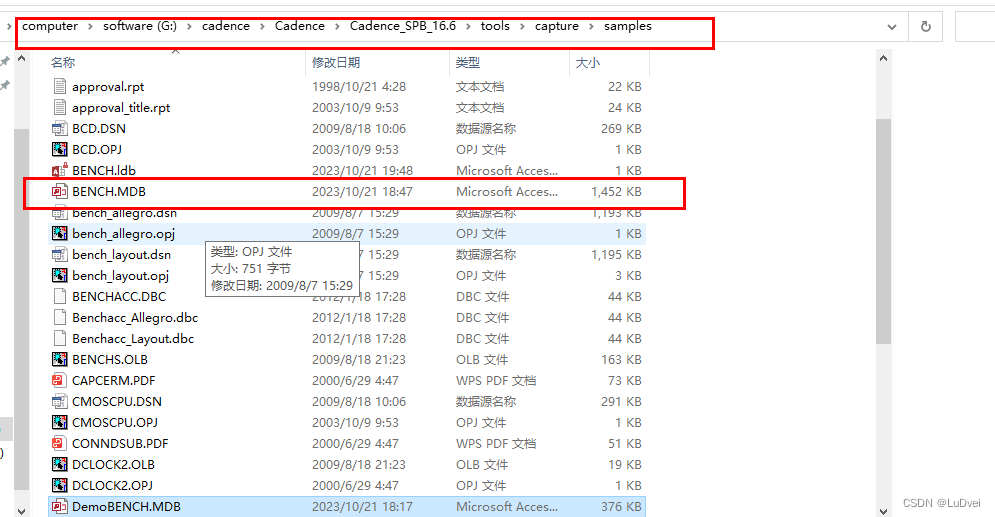

看上面的目录，看下面的BENCH.MDB，这个就是上面所说的数据库文件，如果安装了Access数据库，打开后内容如下所示：

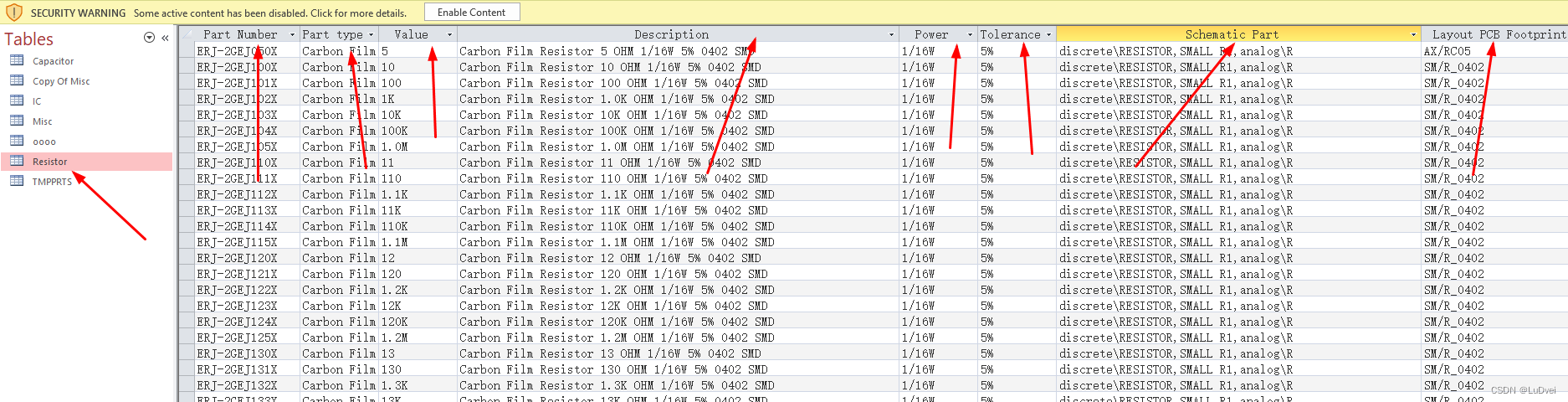

   该页代表的是这个 电阻 Tables中的内容，里面的器件参数是

1-编号 2-型号 3.数值定义 4.描述 5.功率 6.精度 7.原理图封装名称（要和你所画的对应上） 8.PCB封装 …等等

这里面原理图封装名称一定要和PCB封装名称对应上，不能错，因为这里是 链表 ，最后导出网表时会将两者联系到一起。

很重要的一点，画好的封装是不能随便保存的。
