Cadence OrCAD复合原理图封装建立

一. 打开 OrCAD  Capture,新建Library

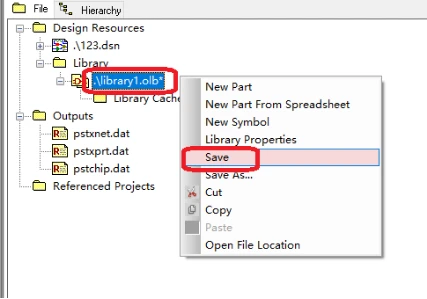

二．选中.OLB右击，选择Save，可以选择重命名olb以及保存路径

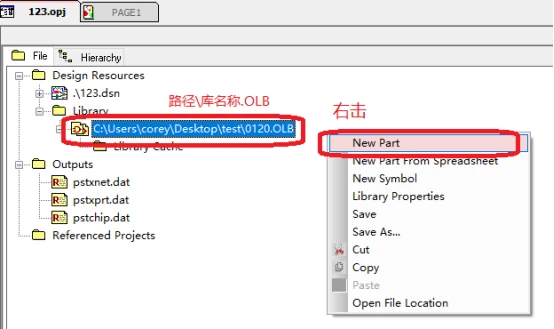

三．新建NEW Part

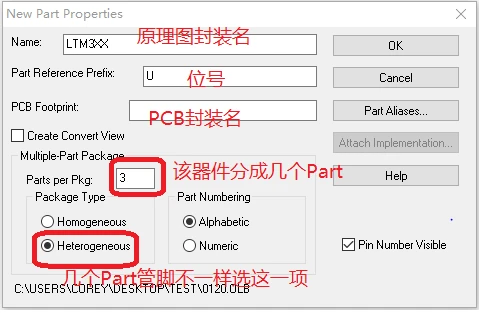

四．填写Part属性

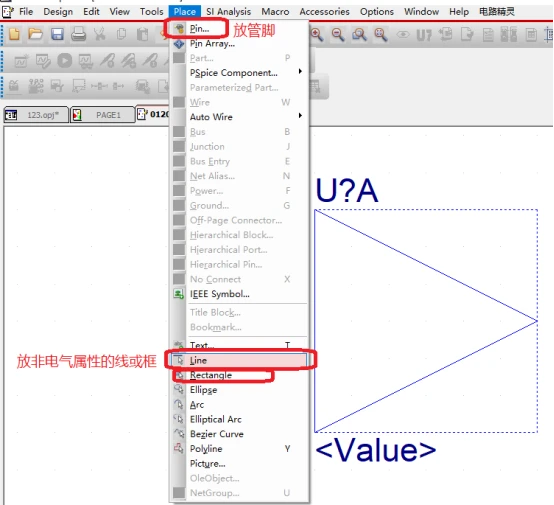

五 . 画器件的外框，放PIN

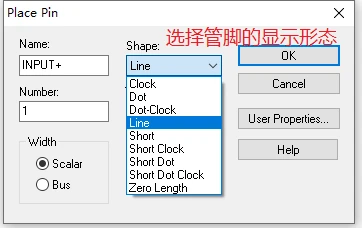

六 . 选择管脚的显示形态及属性

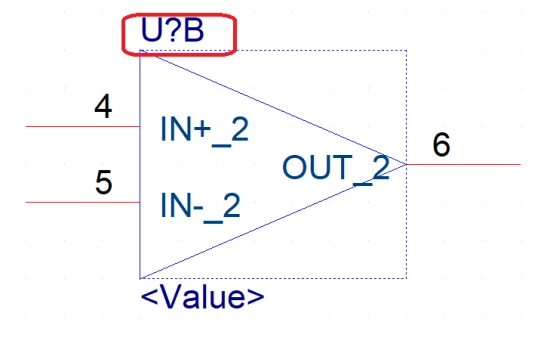

七． CTRL+N ,   切换到下一部分（ CTRL+B，切换到前一部分）

       继续放线以及管脚

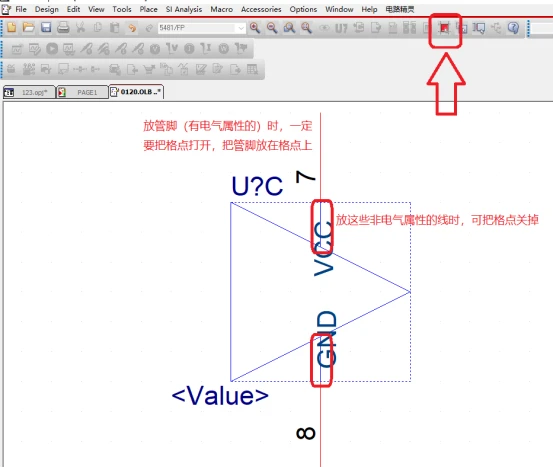

八 . 电源Part

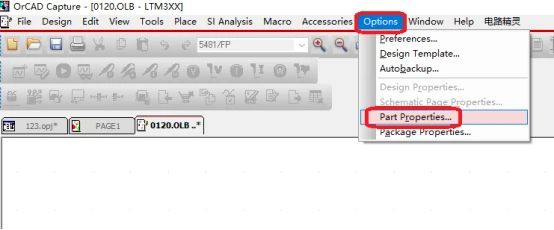

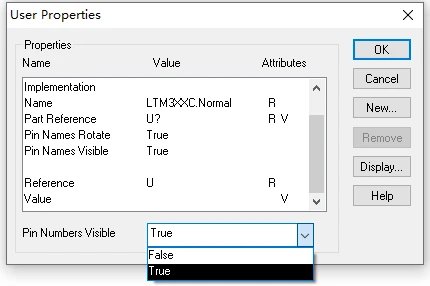

九．封装属性显示

注意事项：

a: Passive 属性不允许出现相同的pin name，如有相同的pin mane，

需在pin mane里加后缀区分
