Cadence Virtuoso环境设置详解

目录

一、virtuoso界面字体大小更改

二、cadence中DC仿真更改显示的DC 工作点参数

三、Result-Brower中保存mos管的dc仿真静态参数

四、快速给多条线路标识同一个标签名称

五、使用Functional库

六、Linux打开文件夹总是弹开新的窗口

七、电路的层次化copy

八、Cadence闪退后如何恢复数据

九、快速设置virtuoso快捷键

一、virtuoso界面字体大小更改

在CIW窗口输入：

hiSetFont("label" ? size 20)

hiSetFont("text" ?size 20)

hiSetFont("ciw" ?size 20)

更改后面的数字就可以更改界面大小及字体大小。

二、cadence中DC仿真更改显示的DC 工作点参数

View-Annotation-Setup

可以更改直接显示的DC工作点参数

vgs、vds、vdsat、gm、region、id等。

三、Result-Brower中保存 mos  管的dc仿真静态参数

Result-brower里面dc工作点有时候不显示。

仿真器-Simulation Files setup-Vector Files-Definition Files里面添加一个saveall.scs文件

save M1：all   （或者save M1.pmos2v：all）

四、快速给多条线路标识同一个标签名称

快捷键l：create wire name

写上<*N>lablename      勾选Expand bus name

可以快速产生N个lablename的线路。

（或者直接copy）

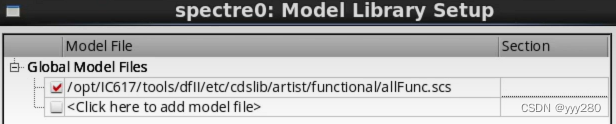

五、使用Functional库

在Library manager里面找到Functional库的地址。

然后，在地址里面找到scs文件，加入到Model library setup中。

六、Linux打开 文件夹  总是弹开新的窗口

edit下的属性菜单，勾选behavior中的always open in browser   windows

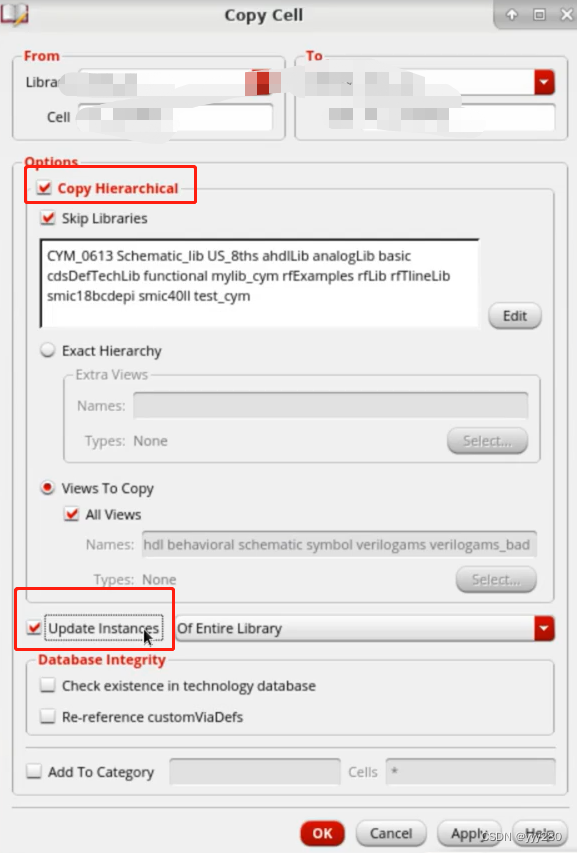

七、电路的层次化copy

勾选下面框中的两个东西就可以。

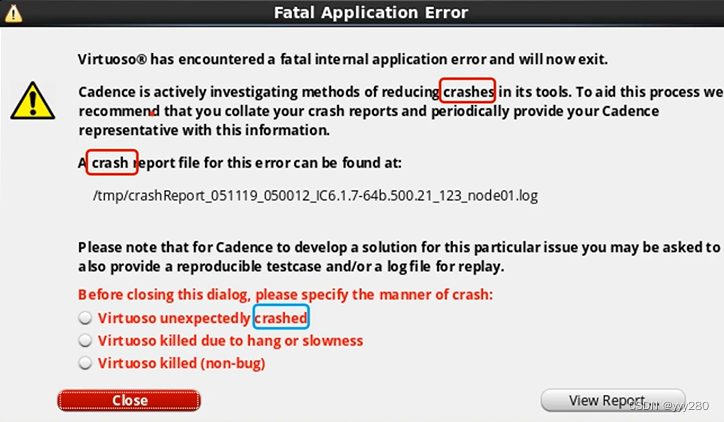

八、Cadence闪退后如何恢复数据

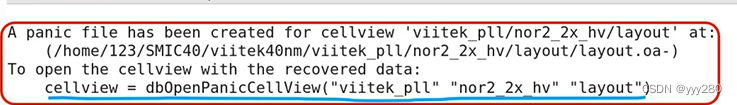

方法1、terminal上面会有信息反馈

重新启动virtuoso

在terminal复制下面这句话：cellview...

在CIW窗口command 粘贴这个语句并回车

方法2、 将电路文件下面的.oa-覆盖.oa（删除.oa，将.oa-换成.oa）

方法3、 cp    test.oa-  test.oa

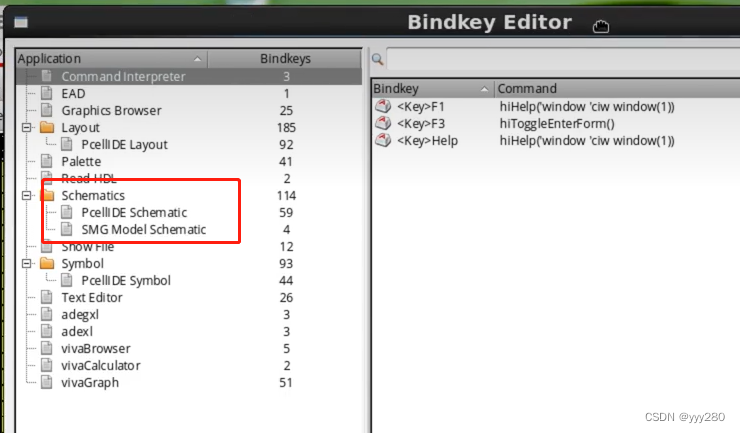

九、快速设置virtuoso快捷键

1、CIW-options-Bindkey

2、如何找到command函数？

CIW-options-log filter   勾选下面这个选项。

所以点击一个操作，就会在CIW出现这个指令。复制这个command就行。
