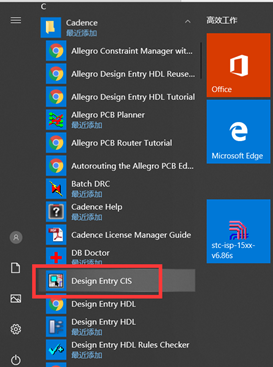

1、 将Cadence 16.6安装完成后,打开开始菜单,找到Cadence 下的Design Entry CIS。

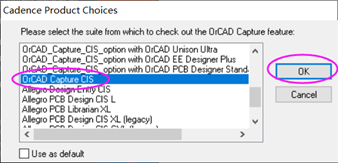

2、 点击运行,得到如下窗口,找到OrCAD Capture CIS,选中,点击OK。

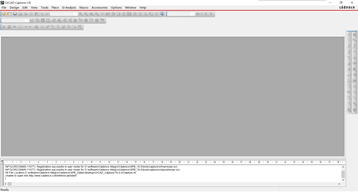

3、 打开成功

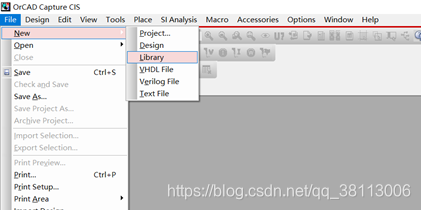

4、 接下来新建一个原理图库,选择[File]->[New]->[ Library ],新建一个原理图库。

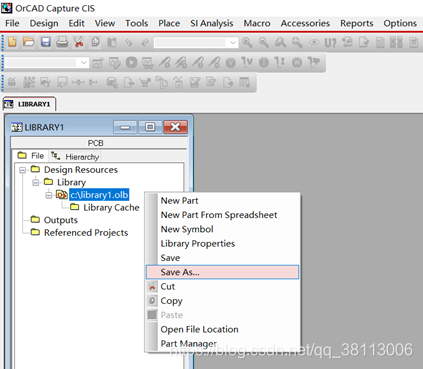

5、 得到如图所示,选中,右键,将其选择一个目录保存并命名。

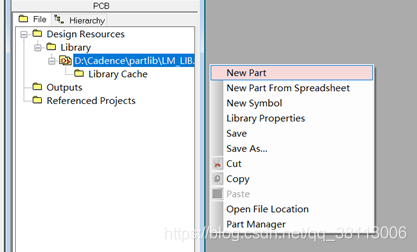

6、 然后右键,新建一个 元器件 。

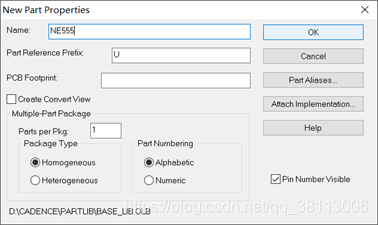

7、 现在以NE555为例,输入名称NE555,点击OK

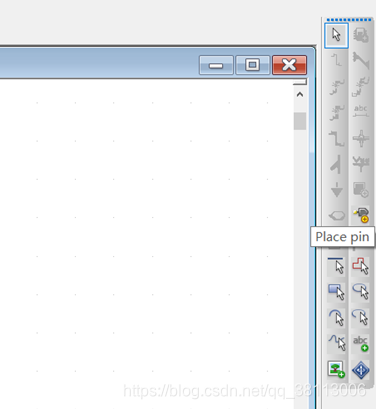

8、 选择右侧 工具栏 的Place pin,点击,放置

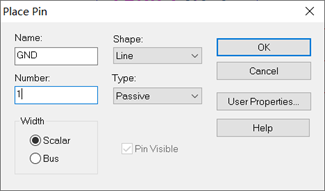

9、 输入管脚名称和管脚号。
10、 依次设置每个 引脚 。

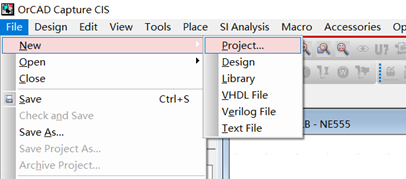

11、新建一个原理图,[File]->[New]->[roject]
12、输入工程名,选择存放 文件夹 。
13、将原理图文件重命名。
14、即可开始绘制原理图。

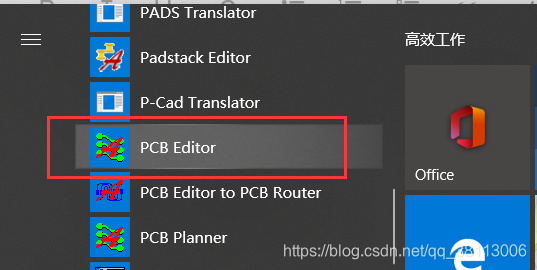

1、打开开始菜单,找到Cadence 下的PCB Editor。

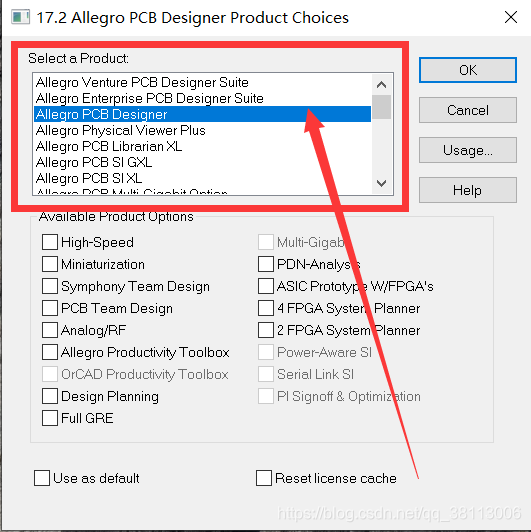

2、 点击运行,得到如下窗口,找到Allegro PCB Designer,选中,点击OK。

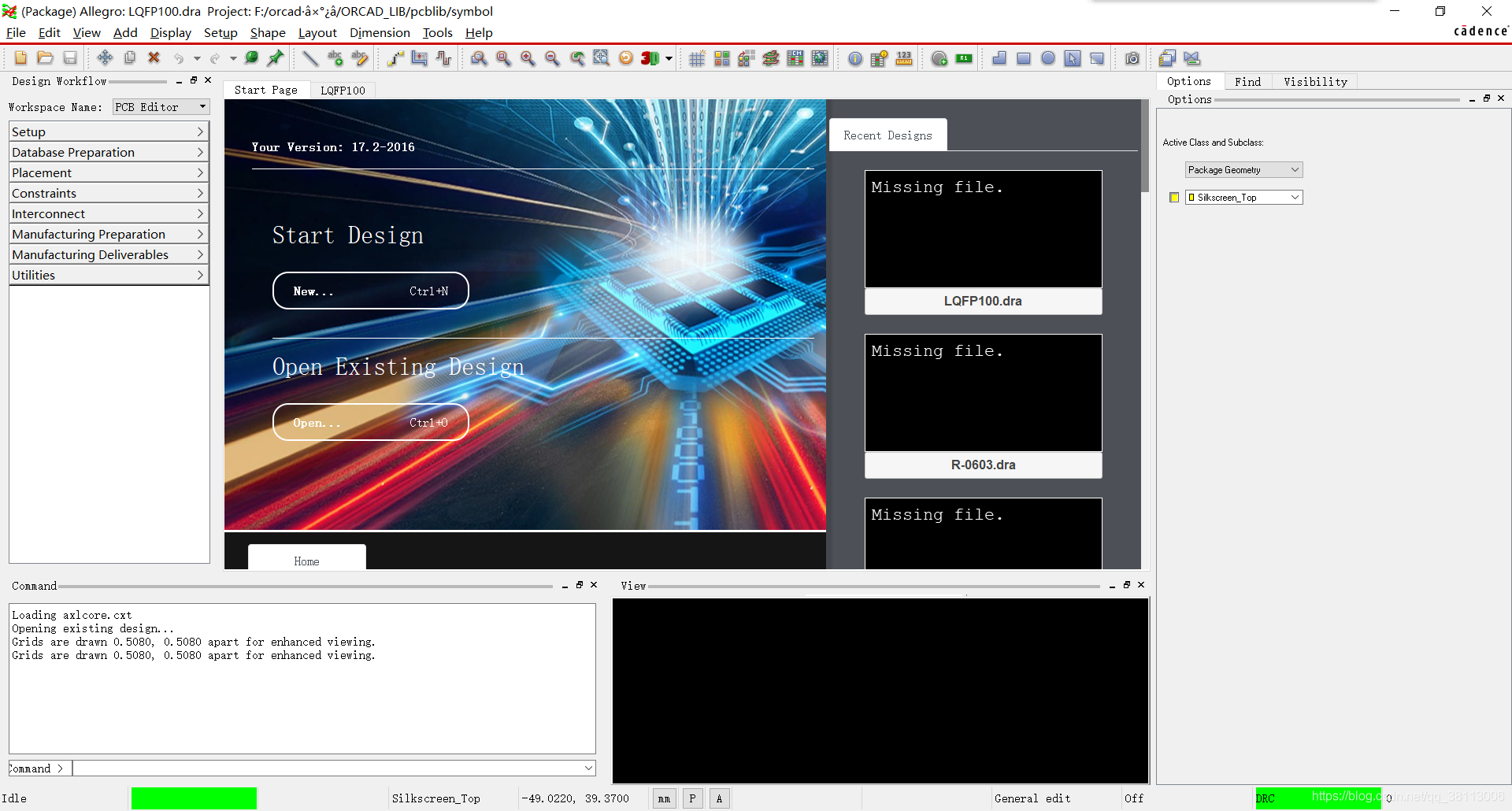

3、 打开成功
