将CAD图纸转换为SolidWorks三维模型主要有两种方法:通过SolidWorks的“打开”命令导入DWG/DXF文件生成草图,或直接从CAD软件复制粘贴图形到SolidWorks草图。核心流程包括准备CAD图纸、导入为草图、使用拉伸/旋转等特征工具生成三维实体。
准备工作(CAD图纸优化)
确保比例与单位:在CAD中将图形按1:1比例绘制,单位通常设置为毫米,以便SolidWorks正确识别尺寸。
清理与分层:移除不必要的标注、中心线等冗余元素,并将主要轮廓线置于独立图层(如“0层”)。
可使用OVERKILL命令删除重叠线段,用PURGE清理无用数据。
检查图形闭合:轮廓线应形成封闭图形,避免断点或交叉,这是后续生成实体特征的关键。
导入CAD图形至SolidWorks
方法一:通过“打开”命令导入

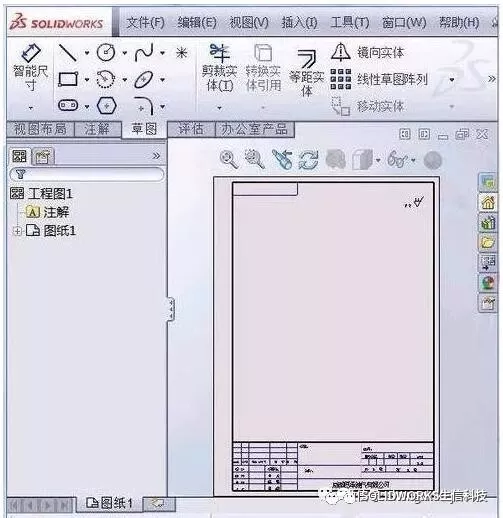

在SolidWorks中点击“文件”→“打开”,选择DWG或DXF文件。
在导入对话框中,选择“输入到新零件”或“以草图输入到新零件”。
在“工程图图层映射”中,选择包含轮廓的图层(如“0层”)。
在“文件设定”中,将单位设为毫米,勾选“添加约束”和“合并点”,并选择“输入此图纸为2D草图”。
方法二:复制粘贴
在CAD软件中选中图形,按Ctrl+C复制。
在SolidWorks新建的零件文件中,选择一个基准面,按Ctrl+V粘贴,图形将作为草图插入。
创建三维模型
检查与修复草图:导入后,使用“修复草图”工具检查闭合性,并利用“移动实体”将草图定位到SolidWorks原点。
使用特征工具:选择草图轮廓,点击“特征”工具栏中的“拉伸凸台/基体”。
在属性管理中设置拉伸方向与深度(可输入数值或选择其他视图中的边线作为参考)。
添加其他特征:如需切除、旋转等,可基于其他草图轮廓使用“切除”、“旋转”等命令完成复杂结构。
