solidworks三维图转二维图

SolidWorks 将三维图转二维图主要通过‌创建工程图‌并‌导出 DWG/DXF 格式‌实现，确保视图关联与尺寸准确。

创建工程图与视图

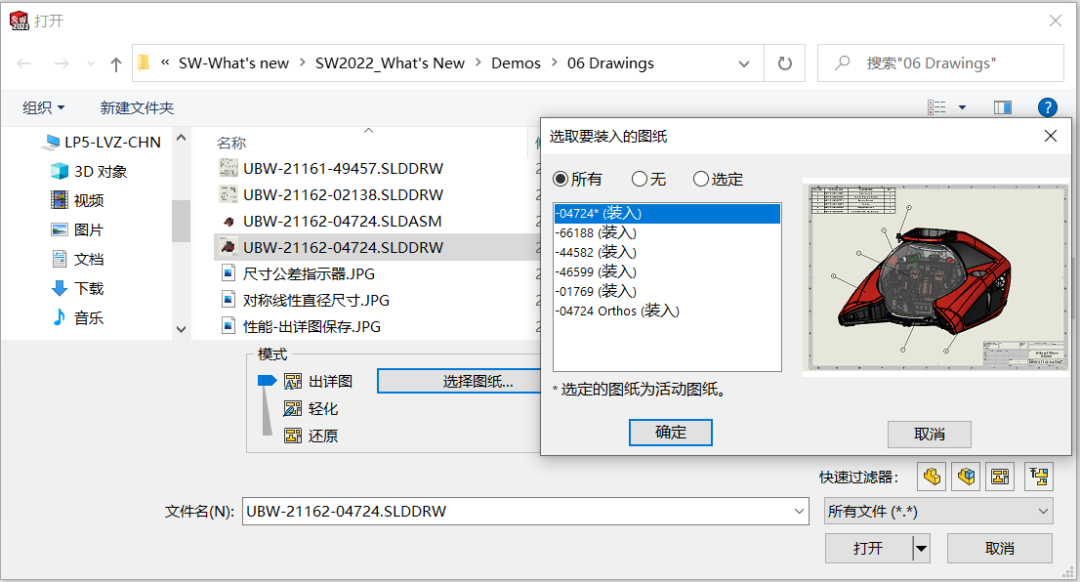

‌启动工程图‌：打开三维模型，点击【文件】>【从零件/装配体制作工程图】，选择符合国标或企业标准的图纸模板 。


‌放置视图‌：在视图调色板中拖动‌前视图‌至图纸，系统自动激活投影视图，依次单击生成‌俯视图、左视图‌及等轴测图 。

‌生成剖视‌：如需展示内部结构，选择【插入】>【剖视图】定义剖切线，系统自动生成剖视图 。‌‌‌

标注与比例设置


‌一键标注‌：点击【注解】>【模型项目】，勾选模型尺寸与孔标注，批量提取尺寸至视图，避免手动标注误差 。

‌比例锁定‌：右键图纸空白处选【属性】，将比例设为‌1:1‌，并勾选使用图纸比例，确保导出线条长度为模型实际长度 。

‌整理图面‌：使用【对齐】>【自动排列】调整尺寸位置，若局部干涉可手动微调水平或垂直对齐 。‌‌‌


导出二维文件

‌格式选择‌：点击【文件】>【另存为】，保存类型选择‌DWG (*.dwg)‌ 或 DXF，以便与 AutoCAD 兼容 。

‌导出配置‌：在导出选项中激活‌1:1 比例输出‌，字体建议使用‌TrueType 字体‌以减少乱码风险 。

‌版本兼容‌：推荐文件版本与接收方 2D CAD 软件匹配，避免高版本 DWG 文件无法打开，并可配置图层映射实现精准转换 。‌‌‌
