solidworks三维转cad

‌SolidWorks 三维转 CAD 主要有两种方法‌：‌三维模型转三维 CAD 用 SAT 格式‌，‌三维工程图转二维 CAD 用 DWG/DXF 格式‌。‌‌‌

🔧 三维模型转三维 CAD 格式

‌使用 SAT 格式转换‌：在 SolidWorks 中单击"另存为"，选择‌ACIS(.sat)‌ 文件格式保存。

‌在 AutoCAD 中导入‌：打开 AutoCAD 切换至"三维造型"模式，点击"文件 - 输入"，选择‌ACIS.sat‌ 格式打开。


‌调整显示模式‌：导入后为线框形式，点击"可视化 - 二维线框"切换为合适的三维显示模式。‌‌‌

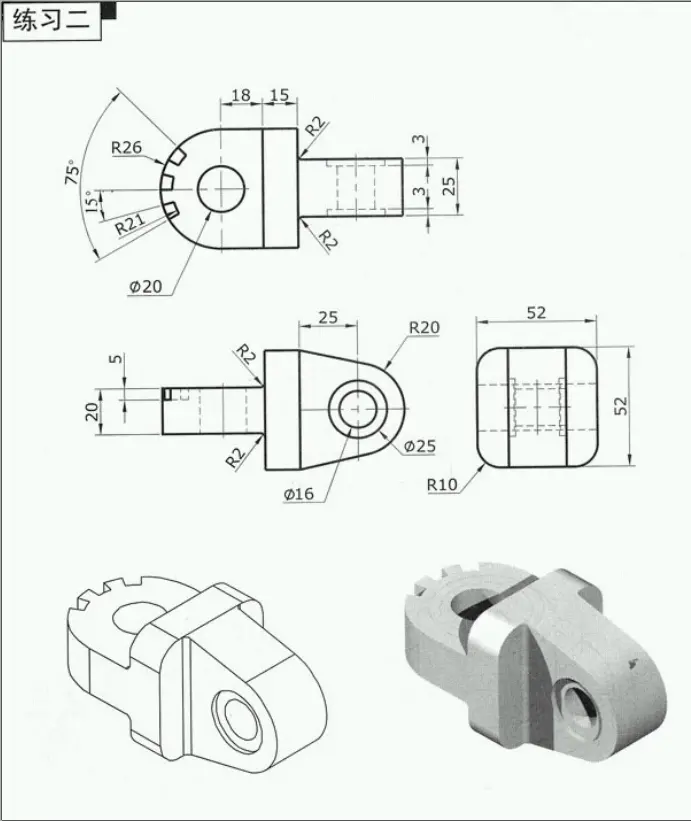

📐 工程图转二维 CAD 格式


‌创建工程图‌：在 SolidWorks 中点击"从零件制作工程图"，添加视图并标注尺寸。

‌另存为 DWG/DXF‌：点击"文件 - 另存为"，选择‌DWG 或 DXF‌ 格式，点击下方"选项"按钮。

‌激活映射设置‌：勾选"自定义 SolidWorks 到 DXF/DWG 的映射"，设置图层名称、颜色和线条样式。

‌保存映射文件‌：设置完成后点击"保存映射文件"，便于后续重复使用。‌‌‌

⚠️ 常见问题处理

‌字体不匹配‌：在 SolidWorks 安装目录 data 文件夹找到‌drawfontmap.txt‌ 文件，添加字体映射规则。

‌比例不对‌：在输出选项中勾选"‌比例输出 1:1‌"，确保线条长度为模型实际长度。

‌图层混乱‌：提前设置好映射文件，将 SolidWorks 实体对应到 DWG 的正确图层。‌‌‌
