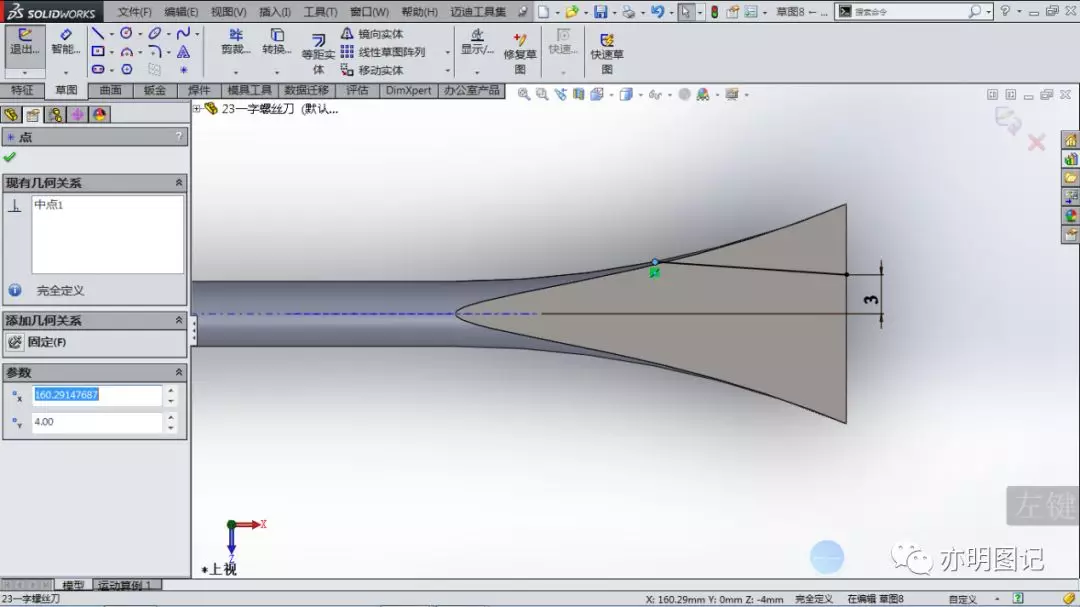

在 SolidWorks 中将三维模型转为二维工程图,核心是通过创建工程图文件并插入模型视图来实现,完成后可导出为 DWG、DXF 等二维格式。
创建工程图
打开三维模型:确保零件或装配体文件已保存并处于打开状态。
启动工程图:点击菜单栏【文件】→【从零件/装配体制作工程图】,或【文件】→【新建】选择"工程图"类型。
选择模板:在弹出的对话框中选取图纸格式(如 A3、A4 带标题栏模板),点击确定进入工程图界面。
插入与标注视图
放置视图:从右侧"视图调色板"拖动默认三视图(前、上、右)及等轴测图到图纸区域。
添加投影视图:选中已有视图后点击"投影视图",可自动生成俯视图、左视图等。
尺寸标注:点击【注解】→【模型项目】,勾选模型尺寸、孔标注等选项,一键投放尺寸到各视图。
添加注解:使用智能尺寸、几何公差、表面粗糙度等工具完善图纸信息。
导出二维格式
设置比例:右键图纸空白处选择【属性】,将比例设为 1:1 确保输出精度。
另存为:点击【文件】→【另存为】,保存类型选择 DWG、DXF 或 PDF 格式。
导出选项:启用 1:1 比例输出和 TrueType 字体嵌入,减少乱码风险。
