solidworks三维模型转为二维

阅读数 4

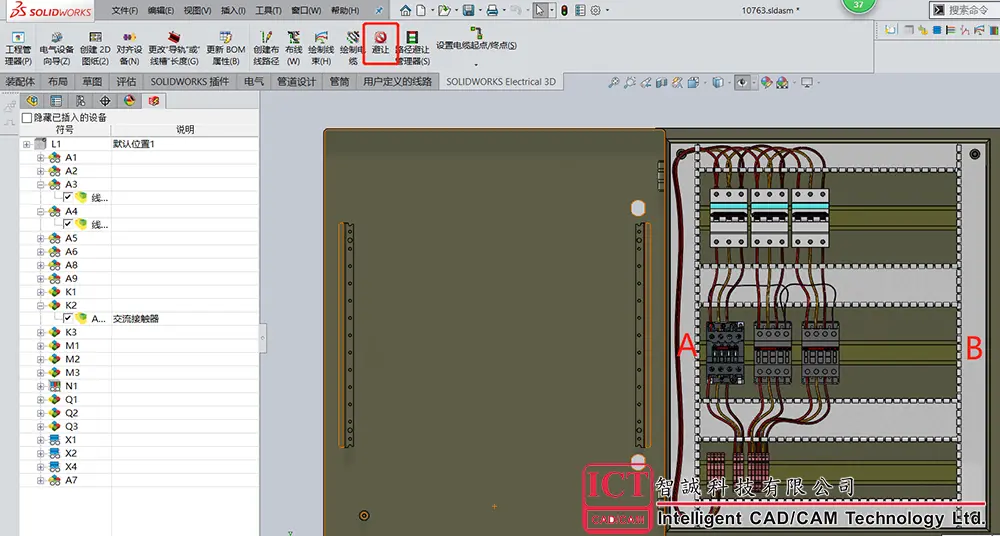

SolidWorks将三维模型转为二维工程图的核心步骤包括：打开模型→创建工程图→插入视图→添加标注→导出为DWG/DXF格式。以下是详细操作流程：

创建工程图基础步骤

‌打开三维模型‌：在SolidWorks中打开需转换的零件或装配体文件（.sldprt或.sldasm）。‌‌‌

‌新建工程图‌：

点击菜单栏【文件】→【从零件/装配体制作工程图】。

选择图纸模板（如国标A4/A3）并确认比例设为1:1，确保输出尺寸准确。‌‌‌

‌插入视图‌：

从右侧“视图调色板”拖拽主视图（如前视图）到图纸中心。

通过单击投影区域自动生成俯视图、左视图等标准视图。‌‌‌

‌添加标注‌：

点击【注解】→【模型项目】，批量导入模型尺寸。

手动补充公差、粗糙度等注释，使用【智能尺寸】工具调整位置。‌‌‌

导出为二维格式（DWG/DXF）

‌设置输出参数‌：

点击【文件】→【另存为】，选择保存类型为DWG或DXF。

在导出选项中勾选“激活1:1比例”和“TrueType字体嵌入”，避免尺寸失真。‌‌‌

‌验证与调整‌：

检查视图比例是否均为1:1（右键视图→属性）。

删除多余图框，确保标题栏信息完整。‌‌‌

关键注意事项

‌关联更新‌：工程图与三维模型动态关联，修改模型后需右键工程图选择“更新视图”同步变更。

‌比例错误处理‌：若导出尺寸异常，需在工程图属性中确认比例非“固定值”，而是“使用图纸比例”。

‌模板优化‌：企业用户可编辑图纸格式（右键设计树→编辑图纸格式），统一线型、字体等规范。‌‌‌
