ansys怎么显示梁的三维

在 ANSYS 中显示梁的三维形状，需根据所使用的模块（Workbench 或 APDL）采取不同操作。以下是主流方法：

‌1. ANSYS Workbench 中显示梁的三维截面‌

‌前提‌：已通过 DesignModeler 或 Concept 创建梁线体，并赋予了截面属性。

‌操作步骤‌：

在 ‌Mechanical‌ 界面中，进入 ‌Outline‌（模型树）。

选中要显示的 ‌梁线体‌（Line Body）。

在右侧 ‌Details View‌ 面板中，找到 ‌Display Options‌。

勾选 ‌Cross Section Solids‌（显示截面实体）。

可同时勾选 ‌Cross Section Arrows‌ 查看截面主方向（绿色箭头）。

此操作会将原本仅显示为线的梁，以实际截面形状（如矩形、工字钢等）三维渲染出来 ‌‌

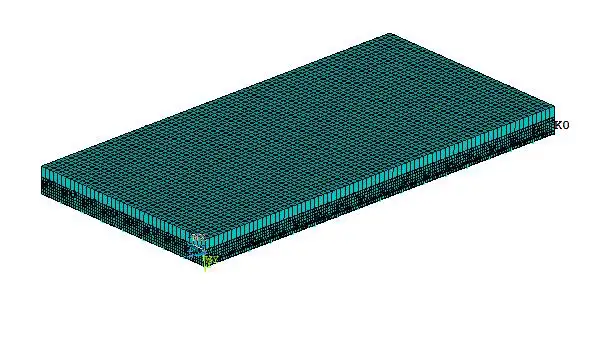

‌2. ANSYS APDL（经典界面）中显示梁的三维截面‌


‌适用场景‌：使用 BEAM188、BEAM189 等三维梁单元建模。

‌操作命令‌：

在命令行输入：

text

/eshape,

或通过菜单路径：


text

Utility Menu > PlotCtrls > Style > Size and Shape

在弹出窗口中勾选 ‌“Display of element shapes”‌ 或类似选项 ‌‌

此设置会强制显示梁单元的截面形状，而非仅中心线 ‌‌

‌3. 补充说明‌

若使用 ‌BEAM188/BEAM189‌ 单元，必须正确定义截面（通过 SECTYPE、SECDATA 等命令），否则无法正确显示三维形状 ‌‌

在 Workbench 中，若未看到三维效果，请确认：

梁已赋予截面（非默认“None”）；

视图模式为 ‌Shaded‌ 或 ‌Shaded with Edges‌（非 Wireframe）‌‌

上面方法适用于 ‌2026 年主流 ANSYS 版本‌（如 2025 R1 或 2026 R1），操作逻辑保持一致。
