显示ansys梁单元螺栓连接

在 ANSYS Workbench 中使用 ‌梁单元（Beam Connection）模拟螺栓连接‌，是一种高效且精度可接受的建模方法，特别适用于含大量螺栓的装配体分析。以下是关键操作要点和流程：

‌核心建模步骤‌

‌插入梁连接‌

在结构树的 ‌Connections‌ 下右键 → 选择 ‌Insert → Beam‌。

‌定义几何范围‌

‌Reference Scope‌：选择上板螺栓孔的边界线（如顶圆边）。

‌Mobile Scope‌：选择下板螺栓孔的边界线（如底圆边）。

梁将自动连接两圆心，长度为两孔面之间的距离。

‌设置梁属性‌

‌半径（Radius）‌：建议取螺栓公称直径的 ‌0.8–1.0 倍‌，或参考垫圈/螺母承载面半径 ‌‌

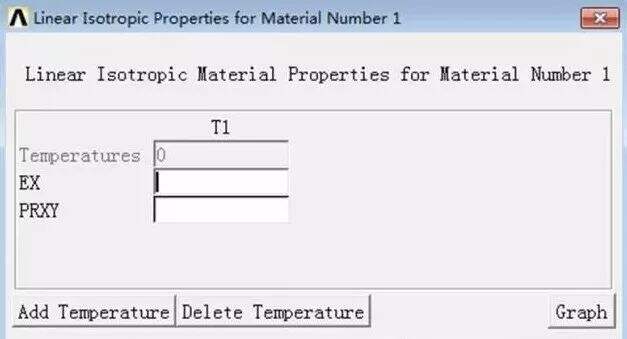

‌材料（Material）‌：从 Engineering Data 中指定正确材料（如 Structural Steel）‌‌

‌设置行为（Behavior）‌

通常设为 ‌Flexible（可变形）‌，以更真实反映载荷传递；刚性连接可能高估局部刚度 ‌‌

‌批量创建（适用于多个螺栓）‌

使用 ‌Object Generator‌：

创建第一个梁连接后，点击 ‌Automation > Object Generator‌。

选择源 NS 组（如 top/bot 圆孔边线集合）。

点击 ‌Generate‌ 自动生成其余螺栓连接，并逐个核对几何对应关系 ‌‌

‌施加预紧力‌

在 ‌Static Structural‌ 分析系统中：

右键 → ‌Insert → Bolt Pretension‌。

范围选择已创建的梁连接。

设置预紧力大小（如 3800 N）‌‌

‌后处理提取结果‌

梁单元结果需通过 ‌自定义结果‌ 获取：


轴向力：BEAM_AXIAL_FX

总弯矩：BEAM_BENDING_MSUM

轴向应力：BEAMDIRECT ‌‌

‌注意事项‌

‌梁半径设定‌：若使用螺栓公称直径（如 M10 = 5mm），可能低估接触面积；建议用 ‌8–10 mm‌ 试算并验证接触压力分布 ‌‌

‌无需接触对‌：梁连接自动在端点与孔面间建立约束，‌无需手动定义接触‌，简化模型 ‌‌

‌适用场景‌：适合全局结构响应分析；若需研究螺栓局部应力或滑移失效，建议采用 ‌实体螺栓模型‌ ‌‌
