ansys怎么显示面

在 ANSYS 中显示面（包括面的编号、轮廓或结果云图），根据使用的是 ‌ANSYS Classic（APDL）‌ 还是 ‌ANSYS Workbench‌，操作方式有所不同。以下是主流方法：

‌一、ANSYS Classic（APDL）中显示面‌

‌显示面编号（ID）‌

进入菜单：Utility Menu > PlotCtrls > Numbering

勾选 ‌“Numbers”‌ 选项下的 ‌“Areas”‌（即面）

点击 ‌OK‌，模型将显示面编号 ‌‌

‌仅显示面外轮廓（不显示内部网格线）‌

在后处理阶段（如 /POST1）使用以下命令：

apdl

/EDGE,1,1,0 ! 仅显示外轮廓边（不显示内部网格线）

/SHADE,1,2 ! 使用Gouraud着色（带边界）

PLDISP,1 ! 显示变形结果

若需背景为白色，可添加：

apdl

/RGB,INDEX,100,100,100,0 ! 白色背景


/RGB,INDEX,0,0,0,7 ! 黑色字体

‌查看面结果（如应力、位移云图）‌

进入后处理器：Main Menu > General Postproc

绘制云图：Plot Results > Contour Plot > Nodal Solution 或 Element Solution

若需‌切片查看内部面结果‌：

设置工作平面到目标位置：WPCSYS,

使用命令：/CPLANE,1 和 /TYPE,1,5（Section模式）

再绘制云图即可显示截面 ‌‌

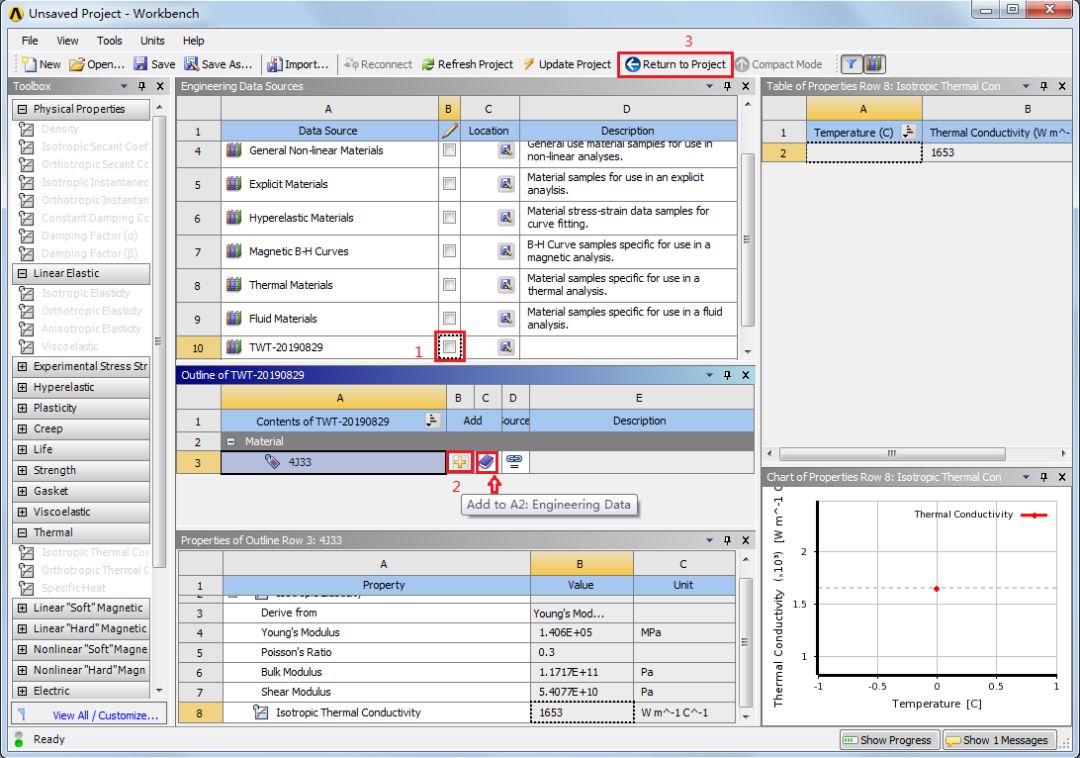

‌二、ANSYS Workbench 中显示面‌

‌显示面选择/高亮‌

在图形窗口中，点击顶部工具栏的 ‌“Face”‌ 选择模式

或右键图形窗口 → Cursor Mode → 选择 ‌“Face”‌ ‌‌

‌显示面编号‌

Workbench 默认不直接显示面编号，但可通过以下方式间接实现：

在 ‌DesignModeler‌ 或 ‌Mechanical‌ 的 ‌“Details”‌ 面板中，选中面后查看其 ‌“ID”‌


或使用 ‌“Named Selection”‌ 命名关键面以便识别

‌剖切查看内部面‌

点击 ‌“Slice”‌ 工具（位于 ‌“View”‌ 选项卡或 ‌“Model”‌ 树下）

在 ‌“Slice”‌ 面板中可调整剖切位置、透明度等 ‌‌

‌显示面结果云图‌

在 ‌Solution‌ 部分右键 → 插入 ‌“Deformation”‌ 或 ‌“Stress”‌ 等结果

云图默认显示在‌外表面‌；若需‌内部面结果‌，需结合 ‌“Slice”‌ 或 ‌“Contour”‌ 工具 ‌‌

‌三、通用技巧（适用于两者）‌

‌显示/隐藏几何元素‌：

APDL：/PNUM,AREA,1 显示面编号，/PNUM,AREA,0 隐藏 ‌‌

Workbench：在 ‌“Model”‌ 树中右键面组 → Hide/Show

‌调整显示样式‌：

APDL：Utility Menu > PlotCtrls > Style > Edge Options 可关闭轮廓线 ‌‌

Workbench：View → Edge Display → 选择 ‌“Wireframe”‌ 或 ‌“Solid”‌

如需进一步操作，建议明确使用的是 ‌APDL‌ 还是 ‌Workbench‌ 环境。
