ansys导入模型有什么格式

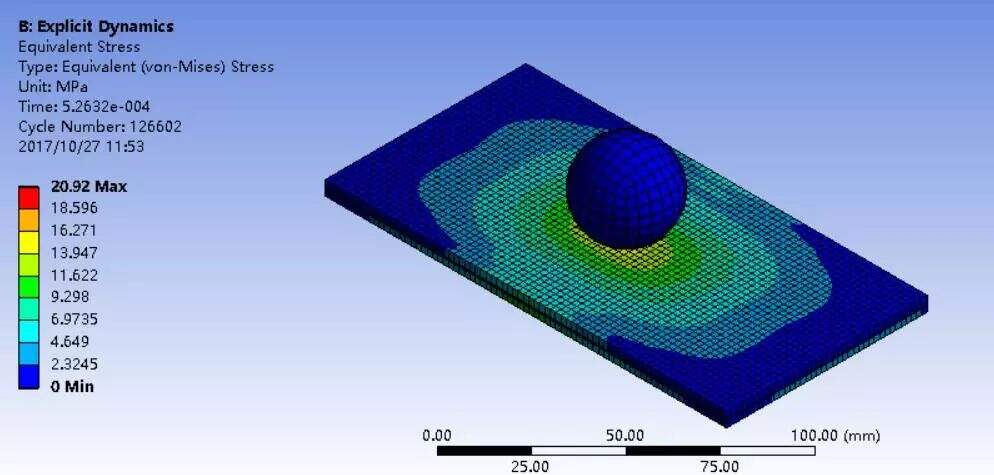

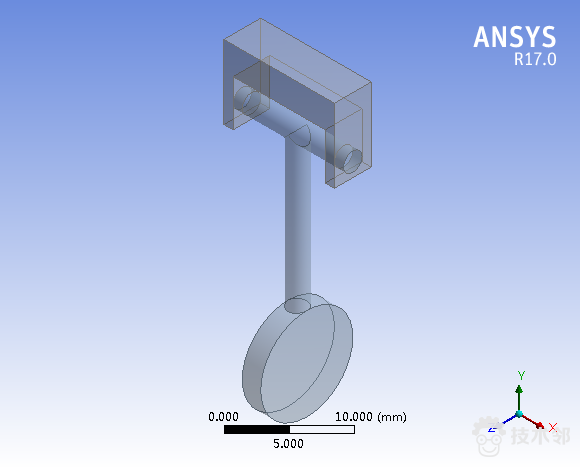

ANSYS可以导入多种格式的模型文件，主要包括通用图形交换格式（如IGES、SAT、Parasolid、STEP）、主流CAD软件的专用格式（如CATIA、Creo Parametric、NX），以及自身的数据库文件格式（如.db）和用于网格的STL等格式。‌‌‌

支持的通用图形交换格式

ANSYS支持多种行业通用的中性文件格式，这些格式便于在不同CAD/CAE软件间进行数据交换。

‌IGES格式‌：这是一种广泛使用的初始图形交换规范文件（扩展名通常为.igs），支持2D和3D几何数据交换。在ANSYS中导入时，可通过菜单命令操作，并需要注意设置合并关键点、创建实体等选项以确保模型质量。‌‌‌


‌SAT格式‌：这是基于ACIS几何内核的图形文件格式（扩展名为.sat）。导入时可以选择导入的几何类型（如仅实体、仅面或全部图元），并决定是否允许在导入过程中修改特征。‌‌‌

‌Parasolid格式‌：这是一种严格的边界表示实体建模格式（扩展名为.x_t或.xmt_txt）。导入设置与SAT格式类似，允许用户选择导入的几何类型和是否允许特征修改。‌‌‌

‌STEP格式‌：作为ISO标准（产品模型数据交换标准），STEP格式（通常为.stp文件）支持更全面的产品信息交换，包括几何、材料、公差等，也是ANSYS可导入的重要格式之一。‌‌‌

支持的主流CAD软件专用格式


除了通用格式，ANSYS还提供了与特定CAD软件的直接接口，可以实现更高效、更精准的模型导入。

‌CATIA系列‌：ANSYS支持导入CATIA V4（及更低版本）以及CATIA V5（R2至R21版本）创建的模型文件（如.CATPart、.CATProduct）。导入时同样可以设置几何类型和特征修改选项。‌‌‌

‌其他主流CAD软件‌：ANSYS同样支持直接导入来自‌Creo Parametric（Pro/ENGINEER）‌、‌NX（UG）‌、‌SolidWorks‌等软件的模型文件。‌使用这些专用接口通常需要在计算机上安装相应的CAD软件‌。‌‌‌

ANSYS自身格式及其他特殊格式


ANSYS也支持其自身的数据格式以及一些用于特定目的的模型文件。

‌ANSYS自有数据库格式‌：用户可以直接打开ANSYS Mechanical APDL的数据库文件（扩展名为‌.db‌）或ANSYS Workbench项目文件（.wbpj）。‌‌‌

‌零件文件格式‌：例如，Pro/E等软件的零件文件格式（‌.prt‌）也可被导入。‌‌‌

‌网格及面片格式‌：对于分析流程，ANSYS可以导入三维模型的表面网格文件，如‌STL‌格式。此外，像‌DesignModeler‌这样的几何处理模块还能读入如‌VDA-FS‌等格式。‌‌‌
