ansys无效的零体积几何体

‌"无效的零体积几何体"是 ANSYS 在网格划分或求解阶段检测到几何体未形成封闭实体体积时的报错‌，通常由 CAD 模型导入过程中的几何缺陷导致，可通过几何修复工具或更换文件格式解决。‌‌‌

错误含义与产生原因

‌错误本质‌：ANSYS 求解器要求几何体必须是‌有体积的封闭实体‌，而"零体积几何体"指那些被识别为"体"但实际上只是曲面或面片的几何对象，无法承载材料属性、应力和应变计算。‌‌‌

‌主要产生原因‌：

‌CAD 软件间格式转换失真‌：不同 CAD 内核（如 ACIS、Parasolid、CGM）对几何定义和容差处理方式不同，使用 STEP 或 IGES 等中性格式导出时，微小缝隙、重叠面或非流形边容易被错误解读。

‌原始模型存在几何缺陷‌：包括面与面之间的微小缝隙、重复未合并的曲面、几乎为零的短边碎面、布尔运算失败导致的拓扑错误等。

‌软件容差设置不匹配‌：ANSYS 的默认容差可能比原始 CAD 软件更严格，在 CAD 中"算作"闭合的缝隙在 ANSYS 中可能被识别为开放。‌‌‌

‌为何网格划分前显示正常‌：Geometry 模块仅进行快速拓扑检查，可能只验证面的存在性而未深入检查是否能构成水密实体，直到求解器启动需要分配材料密度时才会彻底检查体积属性。‌‌‌

解决方案与修复方法

‌在原始 CAD 软件中预处理模型‌：

打开特征树检查是否有"曲面实体"文件夹，如有则‌删除所有曲面实体‌

使用"检查实体"工具验证模型完整性。


选择‌Parasolid(.x_t) 格式‌导出，相比 STEP 或 IGES 能更准确保留实体信息。

版本建议选择比当前软件低 1-2 个版本以提高兼容性。‌‌‌

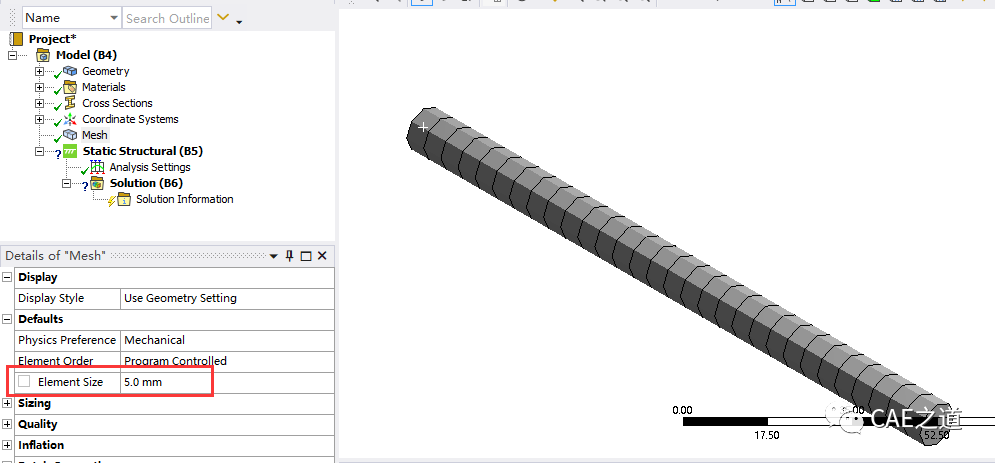

‌在 ANSYS 中修复几何‌：

使用 DesignModeler 的‌"Check Geometry"功能‌：Tools → Check → "Check All Volumes"，查看输出报告中是否包含"Zero Volume"或"Invalid Topology"。

使用 SpaceClaim 进行交互式修复：

‌"Fill Holes"填充孔洞‌

‌"Combine"工具重新组合零件‌

‌"Delete Face"移除多余面片‌

启用"检查几何体"与"自动修复"功能，确保体密封、无孤立面。‌‌‌

‌针对顽固模型的进阶处理‌：

对每个部件单独执行几何检查，复制一份原几何体作为备份。

使用 MeshLab 处理扫描得到的复杂几何。


简化非关键区域的几何细节：去除小圆角、倒角等不影响结果的小特征。

调整"Tolerance"参数以适应模型精度需求。‌‌‌

预防措施与最佳实践

‌文件格式选择优先级‌：Parasolid(.x_t) > STEP > IGES，.x_t 格式在 ANSYS 中兼容性最好，丢失几何特征概率更低。‌‌‌

‌布尔运算注意事项‌：

确保两个几何体之间有明确的交集关系。

避免在同一位置多次布尔操作。

先进行简单操作再叠加复杂逻辑。‌‌‌

‌导入前检查清单‌：

可视化检查：切换到线框模式并放大可疑区域。

使用 NUMMRG 命令合并容差内的关键点、线、面。

用 ASEL 和 ARSIZE 命令选出面积过小的面进行删除或修复。‌‌‌
