ansys几何结构关联网格

在 ANSYS 中，‌几何结构与网格的关联‌是指网格划分结果能够基于原始 CAD 几何体保持参数化或拓扑联系，从而在几何修改后自动或半自动更新网格，避免重新手动设置边界条件、接触、载荷等。

根据最新公开资料（截至 2026 年），ANSYS（特别是 ‌Workbench + Mechanical/Meshing‌）提供了多种机制实现几何与网格的关联，主要包括以下几类：

‌一、核心关联机制‌

‌基于几何的重新关联（Geometry-Based Association, GBA）‌

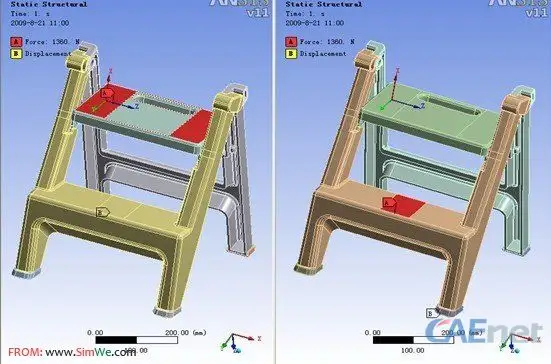

自 ‌Ansys Mechanical 2023 R1‌ 起引入，当 CAD 几何被修改并重新导入时，系统会自动尝试恢复原有设置（如载荷、约束、接触等）与新几何的对应关系。

‌颜色标识‌：

‌绿色‌：已成功重新关联

‌黄色‌：存在多个匹配项，需人工确认

‌红色‌：无法自动关联，需手动指定 ‌‌

‌受保护的几何特征（Protected Geometry）‌

在网格划分设置中，可通过控制“受保护的”属性决定是否强制网格体现几何细节（如小圆角、孔、台阶等）：

‌弱关联‌：忽略小特征，网格更粗疏，适合快速仿真

‌强关联‌：强制网格捕捉所有细节，适用于高精度局部分析 ‌‌

‌虚拟拓扑（Virtual Topology）‌

允许将相邻面/边合并为逻辑实体，简化网格划分，同时保留与原始几何的关联性，便于后续修改 ‌‌


‌二、几何–网格关联的操作流程（Workbench）‌

‌导入几何模型‌（如 STEP、IGES 或 Parasolid 格式）

在 ‌DesignModeler‌ 或 ‌SpaceClaim‌ 中进行几何清理与简化

在 ‌Meshing‌ 模块中划分网格，系统自动建立几何–网格映射

若使用外部网格（如 HyperMesh），可通过 ‌Finite Element Modeler‌ 关联外部几何体 ‌‌

修改几何后，右键 ‌Mesh → Update‌，系统自动尝试重关联 ‌‌

‌三、高级关联功能‌

‌保持几何结构的网格自适应性（GPAD）‌


网格在求解过程中根据应力梯度自动细化，但始终基于原始 CAD 几何形状进行重划分，而非仅在现有网格上插值 ‌‌

‌多区（Multizone）与扫掠网格‌

对于规则几何，可生成六面体主导网格，并保持与边、面的拓扑关联，便于参数化研究 ‌‌

‌装配体共节点处理‌

使用 ‌SpaceClaim 的 Share Topology‌ 或 ‌Mechanical 的 Node Merge‌，确保接触面网格共节点，维持几何接触关系 ‌‌

‌四、注意事项‌

‌几何完整性‌：若几何存在未闭合、重叠或微小间隙，可能导致关联失败 ‌‌

‌网格方法影响关联性‌：Patch Independent 等方法可能弱化几何关联，建议配合 ‌Topology Checking = Yes‌ 使用 ‌‌

‌版本差异‌：2023 R1 及之后版本在自动重关联方面功能显著增强 ‌‌

如需操作演示，可参考官方教程：Ansys Mechanical 2023 R1 功能介绍 ‌‌
