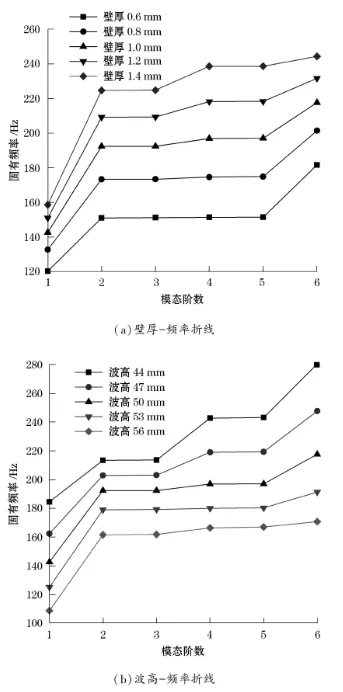

在 ANSYS 中进行模态分析后，可通过动画方式直观展示结构的振型（Mode Shape）。根据所使用的 ANSYS 环境（经典 APDL 或 Workbench），操作方式略有不同。
一、ANSYS Workbench 中模态动画显示
完成模态分析求解
在 Model 栏中定义材料、几何、网格和边界条件。
在 Modal 分析系统中设置模态阶数（如提取前 6 阶）。
求解后进入 Solution。
查看振型结果
在结果列表中右键点击某阶模态（如 Mode 1），选择 Insert > Deformation 或直接双击该模态。
播放动画
在顶部工具栏中，点击 Animation 选项卡。
使用以下控制按钮：Play / Pause：播放或暂停动画。
Stop：停止动画。
Distributed / Result Sets：选择动画帧分布方式（见下文说明）。
Frames：设置总帧数（越高越流畅）。
Time：设置动画持续时间。
Export Video File：导出为 MP4、AVI、GIF 等格式。
关键设置说明
Distributed：适用于单荷载步（如模态分析），可自定义帧数以获得更流畅动画。
Result Sets：适用于多荷载步或瞬态分析，模态分析通常不选此项。
Enable Displacement Traces：可显示节点轨迹（仅适用于位移云图）。
KeyFrame Animation：可设置多视角旋转动画（需提前在 Home 选项卡中添加关键帧）。
Workbench 默认已集成动画功能，无需额外命令流，适合大多数工程汇报场景
二、ANSYS APDL（经典界面）中模态动画显示
确保已完成模态扩展
模态分析后必须执行 Expansion Pass，将振型写入结果文件（如 .rst），否则无法生成动画
进入后处理器
apdl
/POST
读取模态结果
apdl
SET,1,1 ! 读取第1阶模态（模态编号，非时间步）
生成动画
方法1：使用 ANTIME 或 ANMODE 命令
apdl
ANMODE, NFRAM, DELAY, NCYCL
! NFRAM: 帧数（如 30）
! DELAY: 帧间隔（如 0.05 秒）
! NCYCL: 循环次数（如 3）
动画将自动保存为 Jobname.avi
方法2：使用 /SEG 手动捕获帧
apdl
/SEG,DELETE
/SEG,MULTI,jobname,0.
*DO,i,1,
SET,1,i
PLDISP,1 ! 显示变形振型
/REPLOT
*ENDDO
/SEG,OFF
/ANFILE,SAVE,jobname,avi
播放动画
在 GUI 中：Utility Menu > PlotCtrls > Animate > Mode Shape
或直接用媒体播放器打开生成的 .avi 文件。
APDL 方法更灵活，但需编写命令流；适合自动化或批量处理
三、推荐做法（按需求选择）
日常汇报/教学：使用 Workbench，操作简单、支持导出多种格式
批量处理/自定义视角：使用 APDL + Python 合成 GIF，可去除空白边、提高画质
高精度科研展示：结合 PyVista/VTK 解析 .rst 或 .ngy 文件，生成高质量云图与动画
如需进一步了解 Workbench 动画设置，可参考：ANSYS Workbench 结果动画设置
