ansys怎么开启实际显示

在 ANSYS 中，“实际显示”通常指‌显示单元或模型的实际几何形状‌（如梁截面、实体真实外形等），而非简化线框或默认轮廓。根据公开资料，实现方式如下：

显示实际形状的关键操作

‌显示单元实际形状（如梁截面、实体真实外形）‌

使用命令 /eshape,1.0 或通过菜单路径：

‌Utility Menu > PlotCtrls > Style > Size and Shape‌，勾选 ‌“Display of element”‌ 选项，然后点击 ‌Replot‌ 重绘图形 ‌‌

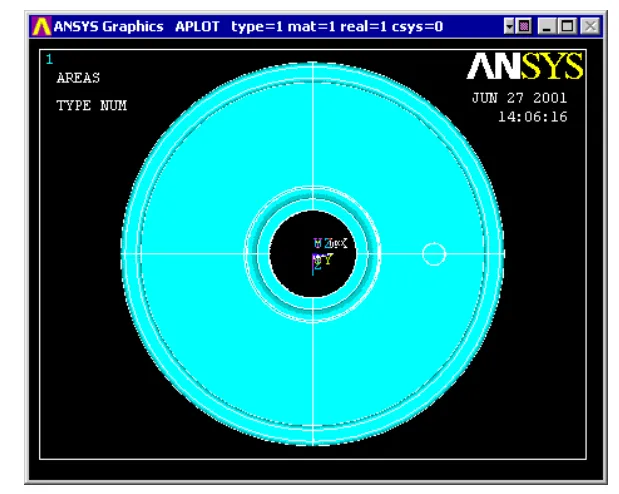

‌显示体、面、线、关键点编号‌


通过 ‌Utility Menu > PlotCtrls > Numbering‌ 勾选对应选项（如 Volume, Area, Line, KP），再配合 ‌Plot > Volume/Area/Line/KP‌ 可视化 ‌‌

‌透明显示以查看内部结构‌

若模型为体且需查看内部，可使用命令：

/trlcy,volu,1,all 设置体透明度，再 ‌Plot > Volume‌ 显示 ‌‌

‌显示边界条件与载荷‌


边界条件：‌PlotCtrls > Symbols > Boundary condition symbols‌

面载荷：‌PlotCtrls > Symbols > Surface Load Symbols‌ ‌‌

⚠️ 注意：不同 ANSYS 版本（如 Mechanical APDL 与 Workbench）界面略有差异，但核心命令和菜单路径基本一致。若使用 ‌ANSYS Workbench‌，部分显示设置需在 ‌Mechanical‌ 界面中通过 ‌Appearance‌ 或 ‌Symmetry‌ 选项调整 ‌‌

如需进一步操作，可参考官方帮助文档或以下资源：

ANSYS Help Documentation
