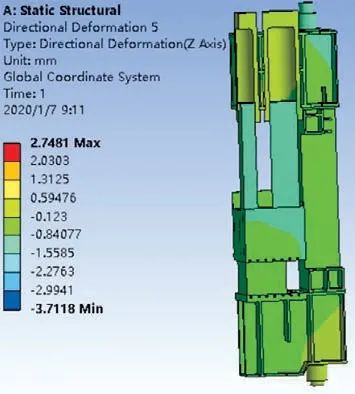

ansys显示无效几何结构

解决ANSYS中“无效几何结构”问题的核心思路在于确保导入的模型是完整、封闭的实体。这通常需要从源头（CAD软件）检查并修复模型缺陷，选择兼容性更好的文件格式进行转换，并在ANSYS内部利用几何修复工具进行最终处理。‌‌‌

检查并修复原始CAD模型

‌无效几何结构（如“零体积几何体”）的根源往往在于原始CAD模型本身存在缺陷，或在不同软件间转换时信息丢失。‌ 首先应在建模软件中进行预处理：

‌清理曲面实体‌：在SolidWorks等软件的特征树中，检查并‌右键删除“曲面实体”文件夹‌，即使其内容为空，这能移除可能干扰的片体。‌‌‌


‌使用检查工具‌：利用CAD软件内置的“检查实体”工具验证模型的完整性和封闭性，查找微小的缝隙或破碎的面。‌‌‌

‌简化复杂特征‌：对于包含大量细小特征（如非常小的圆角、倒角）的模型，考虑在CAD软件中‌移除不必要的细节‌，以降低转换失败的风险。‌‌‌

选择与转换合适的文件格式

‌文件格式是影响几何数据转换质量的关键因素。‌ 选择合适的格式能极大提高导入成功率：


‌优先使用.x_t (Parasolid)格式‌：Parasolid是ANSYS原生支持的几何内核，‌.x_t格式在保留实体信息、避免信息丢失方面通常优于.step或.igs格式‌。在CAD软件中“另存为”时，选择此格式，并建议选择比当前软件版本低1-2个的Parasolid版本以增强兼容性。‌‌‌

‌谨慎使用通用格式‌：.step或.igs等通用格式传输的主要是模型的边界表示（曲面），在转换过程中容易产生缝隙或错误解读实体，导致导入后出现零体积问题。‌‌‌

‌针对Abaqus用户的转换建议‌：若从Abaqus导入，可尝试将.cae文件导出为.sat格式，然后用SpaceClaim或DesignModeler打开并进行修复，最后再另存为.x_t格式导入ANSYS。‌‌‌

利用ANSYS工具进行几何修复


当模型已导入ANSYS但仍出现问题时，可以使用软件内置的几何修复功能：

‌使用“Repair Geometry”功能‌：在ANSYS Workbench的Geometry模块中，找到并运行‌Repair Geometry工具‌。通过调整“Tolerance”值（通常从0.01mm开始尝试），并使用“Stitch”（缝合）、“Create Caps”（补面）等功能，自动修复小缝隙和开放面。‌‌‌

‌在SpaceClaim或DesignModeler中深度修复‌：对于更复杂的问题，可以‌将模型导入Ansys SpaceClaim或DesignModeler‌进行修复。这些工具提供更强大的“填充”、“简化”等功能来处理破面或过于复杂的几何特征。‌‌‌

‌检查与重新附加‌：如果遇到几何结构无法附加的情况，还需检查文件路径是否包含中文（建议使用纯英文路径）、ANSYS单位设置是否与模型一致，并尝试清除软件缓存或重新配置CAD接口。‌‌‌
