ansys云图只有一个颜色

在 ANSYS 中出现云图只有一个颜色（如全红、全蓝等）的情况，通常不是软件故障，而是‌结果显示范围设置不当‌或‌数据本身异常‌所致。以下是常见原因及对应解决方法：

‌一、常见原因与解决方法‌

‌显示范围（Min/Max）设置不合理‌

若手动设置了过窄或偏离实际结果范围的 Min/Max 值，会导致所有单元落在同一颜色区间，从而显示为单一颜色。

‌未启用结果保存（尤其应变、应力等）‌

在分析设置中若未勾选“Strain”、“Stress”等输出项，求解器不会生成对应数据，后处理只能显示默认值（常为0或初始值），表现为全蓝/全红。

‌时间步/载荷步选择错误‌

对于瞬态或多个载荷步的分析，若查看的是未求解的时间点或载荷步，结果可能为空或为初始值。

‌模型未变形或未加载（物理层面问题）‌

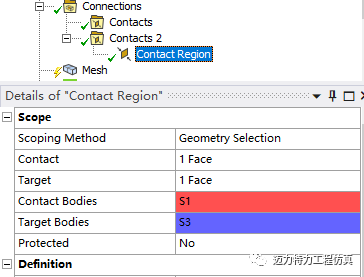

若载荷未施加、约束过强、接触未闭合等，可能导致结构无响应，结果全为零或初始值。

‌二、操作步骤（以 ANSYS Workbench 为例）‌

‌检查结果是否有效‌

查看同时间步的 ‌位移云图（Displacement）‌：若位移也为0或单一颜色，说明模型未变形，需检查载荷、约束、接触等建模设置 ‌‌

‌调整云图显示范围‌

在结果（如 Stress、Strain）的 ‌Details 面板‌中：

将 ‌Range‌ 从 Auto 改为 Manual；


手动输入合理的 ‌Minimum‌ 和 ‌Maximum‌ 值（可参考材料屈服强度或理论值）‌‌

或点击 ‌“Fit to View”‌ 自动适配当前视图范围。

‌启用结果输出（如需重新求解）‌

进入 ‌Analysis Settings‌ → ‌Output Controls‌ → ‌Results Save Mapping‌；

确保所需结果（如 ‌Strain-Elastic‌、‌Stress‌）设为 ‌Yes‌；

‌必须重新求解‌才能生效 ‌‌

‌验证时间步与载荷步‌

确认图形窗口下方 ‌Timeline‌ 或 ‌Load Step‌ 选择的是有结果的时刻 ‌‌

‌使用脚本高级调整（适用于自定义范围）‌

可通过 ‌Automation → Scripting‌ 输入命令，精确控制颜色条上下限 ‌‌

python

abc = Ansys.Mechanical.Graphics.Tools.CurrentLegendSettings()

abc.SetLowerBound(0, Quantity(200, "MPa"))


abc.SetUpperBound(8, Quantity(490, "MPa"))

‌三、快速诊断流程‌

‌看位移‌ → 是否有变形？

是 → 继续检查结果输出设置；

否 → 检查载荷、约束、接触 ‌‌

‌看结果范围‌ → 是否手动设了极端 Min/Max？

是 → 改回 Auto 或合理值 ‌‌

‌看结果类型‌ → 是否启用了该结果的保存？

否 → 修改 Analysis Settings 并重算 ‌‌

⚠️ 注意：若已确认模型正确、求解成功，但云图仍单一颜色，‌优先怀疑显示范围设置‌，而非数据缺失 ‌‌

如需进一步操作指导，可参考官方教程或社区资源：

ANSYS Workbench 后处理指南

CSDN ANSYS 云图调整技巧
