ansys结果输出

在 ANSYS 中，结果输出主要包括‌数据导出‌（如位移、应力、温度等数值）和‌图像导出‌（如云图、矢量图）。根据当前主流版本（如 ANSYS 2025 R2）及公开资料，推荐以下方法：

‌一、数值结果导出（适用于后处理分析）‌

‌1. 使用 APDL 命令（适用于经典界面或 Workbench 中嵌入命令流）‌

‌核心命令组合‌：*CFOPEN → *VWRITE / *MWRITE → *CFCLOS

‌适用场景‌：批量导出节点/单元结果、自定义格式、自动化处理

‌示例：导出节点位移到文件‌

apdl

/post

set, last ! 加载最后一步结果

*get, ncount, node,, count ! 获取总节点数

*dim, narray, array, ncount, 3 ! 创建数组存储 XYZ 位移

*vget, narray(1,1), node, 1, u, x ! 提取 X 方向位移

*vget, narray(1,2), node, 1, u, y ! 提取 Y 方向位移

*vget, narray(1,3), node, 1, u, z ! 提取 Z 方向位移

*cfopen, displacements, csv ! 打开文件

*vwrite, 'Node', 'UX', 'UY', 'UZ' (A6, 2X, A6, 2X, A6, 2X, A6) ! 表头

*vwrite, narray(1,1), narray(1,2), narray(1,3) (I8, 2X, F10.4, 2X, F10.4, 2X, F10.4) ! 数据

*cfclos ! 关闭文件

输出文件为 displacements.csv，可用 Excel 或 Python 直接读取 ‌‌


‌2. 使用 Workbench 图形界面导出‌

在 ‌Solution‌ 模块下，右键目标结果（如 Total Deformation）

选择 ‌Export‌ → 保存为 ‌CSV‌ 或 ‌TXT‌

勾选 ‌Include Headers‌ 和 ‌Node IDs‌ 以保留元信息 ‌‌

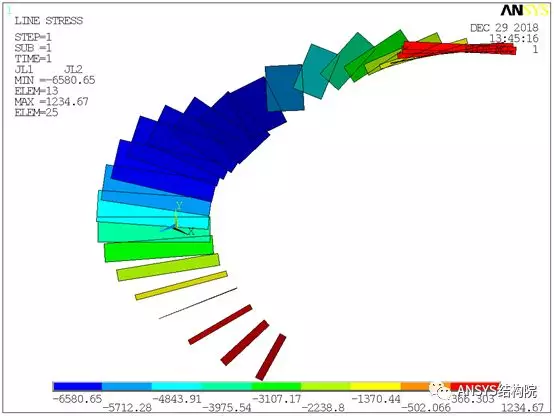

‌二、云图/图像导出（适用于报告、论文）‌

‌1. Workbench 中高质量图像导出‌

路径：‌Home → Images → Image to File‌

关键设置：

‌分辨率‌：建议 2:1 或 4:1（论文用）

‌背景‌：设为 ‌White‌（便于打印）


‌元素‌：可关闭 Ruler、Triad、Legend 等非必要元素

‌格式‌：推荐 ‌PNG‌（平衡质量与文件大小）‌‌

‌2. 经典界面（APDL）图像导出‌

菜单路径：‌PlotCtrls → Redirect Plots → To PNG/JPEG/TIFF‌ ‌‌

或使用 ‌Hard Copy‌ → ‌To File‌，选择格式并设置背景 ‌‌

‌三、自动化报告生成（进阶）‌

可结合 ‌Python + ANSYS Mechanical Scripting‌ 自动生成 Word 报告，包含：

几何/网格图片

结果云图

关键数据表格（如最大应力、位移）‌‌

示例功能：

自动提取结果数据插入 Word 表格

批量导出多工况报告

支持公司 Logo、自定义排版

完整代码示例见：破解ANSYS报告导出难题!这套Python+Word方案 ‌‌

‌四、常见问题解决‌

‌导出数据无节点号？‌ → 导出时勾选 “Include Node IDs” ‌‌

‌图像模糊？‌ → 提高分辨率或使用 PNG/EPS 格式 ‌‌

‌文件太大？‌ → 仅导出感兴趣区域，或使用压缩格式（如 PNG）‌‌

如需具体操作指导（如某类结果导出），可进一步说明使用场景（如“导出所有节点温度”或“生成论文级应力云图”）。
