ansys重置颜色设置

在 ANSYS 中重置颜色设置，需根据具体模块（如 Workbench、Mechanical、Fluent 等）分别操作。以下是主流模块的重置方法：

‌1. ANSYS Workbench 主界面‌

打开 Workbench。

点击顶部菜单栏 ‌Tools → Options‌。

在左侧选择 ‌Appearance‌。

在右侧 ‌Background Style‌ 下拉菜单中，选择 ‌Use System Style‌（恢复系统默认）。

点击 ‌OK‌ 保存并关闭对话框。

此操作仅重置 Workbench 主界面背景，不影响其他模块 ‌‌

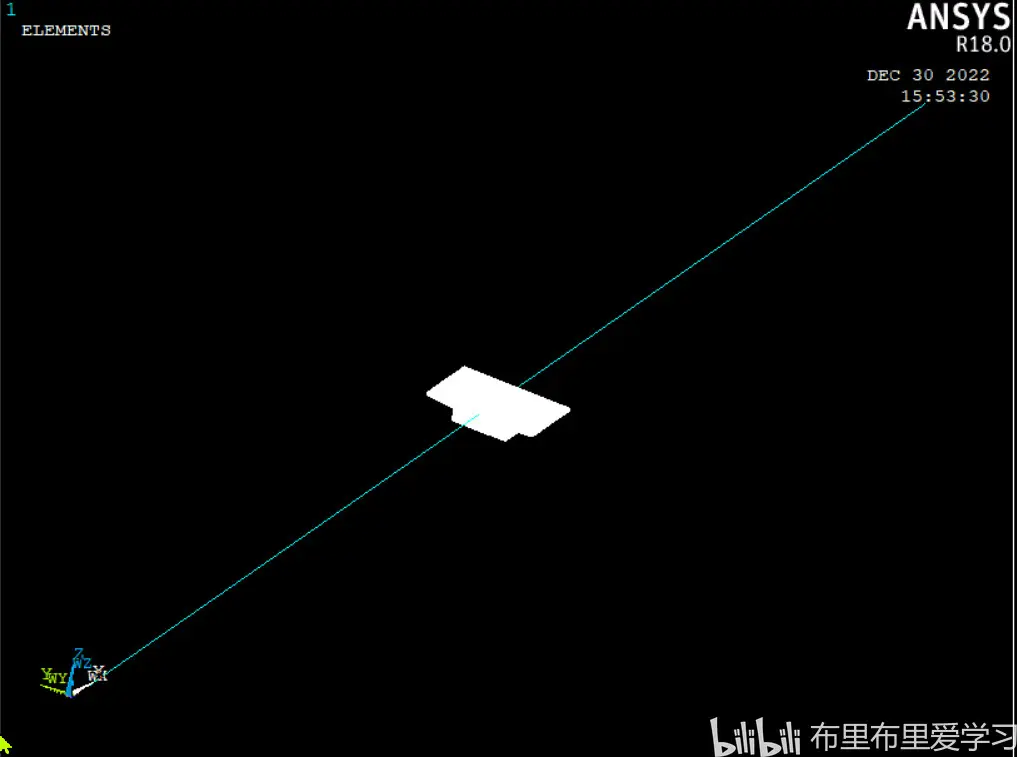

‌2. Mechanical（APDL）模块‌

进入 Mechanical 界面（如双击 Model 进入）。

菜单栏依次点击：‌PlotCtrls → Style → Colors → Window Colors‌。

在弹出窗口中，将 ‌Graphics Background‌ 改为默认值（通常为 Black）。

点击 ‌Apply‌ 或 ‌OK‌。

为永久生效，执行以下命令：

在命令输入框输入：/RGB, INDEX, 100, 100, 100, 0（示例为白色，按需调整）。


输入：/REPLOT。

保存设置：‌File → Save Start Log‌ ‌‌

若使用的是较新版本（如 2023R1），也可通过 ‌View → Background → Reset to Default‌ 直接重置 ‌‌

‌3. Electronics Desktop（如 Maxwell、HFSS）‌

点击顶部菜单：‌View → Modify Attributes → Background Color‌。

在弹出窗口中：


选择 ‌Plain Background‌（纯色）或 ‌Gradient Background‌（渐变）。

点击 ‌Reset‌ 按钮，恢复默认背景 ‌‌

如需设为默认值，可点击 ‌Save As Default‌（但重置时应避免此步）‌‌

‌4. Fluent 后处理‌

进入 Fluent 后处理界面。

点击 ‌Graphics → Scene...‌。

在 ‌Display‌ 选项卡中，将 ‌Background‌ 模式从 ‌Constant‌ 改回 ‌Use Graphics Background‌。

点击 ‌Apply → Close‌ ‌‌

‌补充说明‌

‌不同模块独立设置‌：Workbench、Mechanical、Fluent 等模块的背景颜色互不影响，需分别重置 ‌‌

‌配置文件位置‌：自定义配色方案保存在用户配置文件中，更换电脑后需重新设置 ‌‌

‌护眼模式恢复‌：若曾设置浅绿色等护眼色，可通过 ‌MenuCtrls → Color Selection → System Color‌ 恢复默认 ‌‌

如需批量自动化重置，高级用户可考虑使用 ‌ACT（Ansys Customization Tools）‌ 编写脚本 ‌‌
