在 ANSYS 中进行颜色设置，主要涉及 界面背景色 和 结果云图（如应力、温度等）的配色方案 两类操作。根据当前主流版本（如 ANSYS 2021 R2 / 2024）及公开资料，具体设置方法如下：一、修改界面背景颜色
适用于 Workbench、Mechanical、Fluent 等模块，用于提升视觉舒适度或适配论文/汇报需求。
Workbench 全局背景设置
路径：Tools → Options → Appearance → Background Style
选择 Solid Color，点击 Color 按钮自定义 RGB 值
推荐值：论文白底：R=255, G=255, B=
护眼暗色：R=45, G=45, B=
工程蓝：R=30, G=80, B=
Mechanical（APDL）图形窗口背景
路径：PlotCtrls → Style → Colors → Window Colors
修改 Graphics Background，可选 Custom 并输入 RGB
永久保存：执行 /RGB, INDEX, R, G, B, 0 → /REPLOT → File → Save Start Log
Fluent 后处理背景
路径：Graphics → Scene → Display → Background
将模式从 Use Graphics Background 改为 Constant，再选颜色
Electronics Desktop（如 Maxwell）
路径：View → Modify Attributes → Background Color
支持纯色或渐变背景，可设为默认用于新项目
💡 提示：不同模块（Workbench/Mechanical/Fluent）背景色独立设置，需分别配置

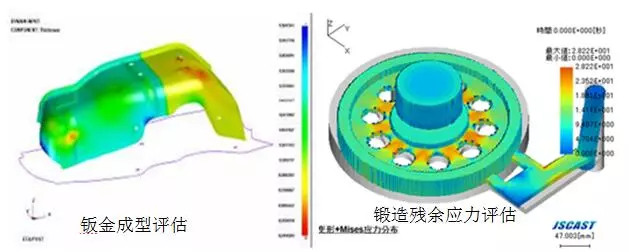

二、自定义云图（结果）配色方案
用于优化应力、温度、位移等结果的可视化效果，尤其适用于论文插图或黑白打印。
手动调整单个颜色条
在云图上点击颜色条右侧的小方块（代表颜色区间）
右键 → Custom Color，选择目标色（如灰色、深蓝等）
可逐步调整多个区间，形成渐变或单色层次效果
使用脚本精确控制范围（Mechanical）
适用于只关注特定数值区间（如 200–490 MPa）：python
abc = Ansys.Mechanical.Graphics.Tools.CurrentLegendSettings()
abc.SetLowerBound(0, Quantity(200, "MPa")) 下限
abc.SetUpperBound(8, Quantity(490, "MPa")) 上限
运行后可隐藏上下引线：右键颜色条 → 勾选 Date and Time 或 Deformation Scale Factor
推荐配色策略
彩色显示：使用 Jet 或 Rainbow 调色板，增强对比
黑白打印：采用灰度渐变（黑 → 浅灰 → 白），避免色差失真
三、其他相关设置
字体与图例大小：Tools → Options → Appearance → Beta Options → 在 Mechanical 中调整 UI 字体为 Extra Large
模型亮度：在 Model 树中增加 Ambient 光照值（如从 0.1 提至 0.3），提升模型可见度
语言切换：Tools → Options → Regional and Language Options → 选择中文/英文，或命令行启动时加 -wb 强制中文
如需进一步操作，可参考官方文档或以下资源：ANSYS Workbench 背景设置指南（CSDN）
云图配色优化技巧（鱼海科技）
