在 ANSYS 中使不同材料显示不同颜色，主要通过 ‌按材料编号（MAT）对模型进行着色‌。以下是常用方法：

GUI 操作方式（适用于 ANSYS Mechanical / Workbench）

进入 ‌PlotCtrls > Numbering...‌

在弹出窗口中：

将 ‌“Element/Attribute Numbering”‌ 下拉菜单设为 ‌“Material Numbers”‌

在 ‌“Numbering Shown With”‌ 选项中选择 ‌“Color Only”‌

点击 ‌OK‌，然后点击 ‌Plot > Replot‌ 或直接点击 ‌PlotCtrls > Plot > Elements‌，模型将根据材料编号自动着色。

此方法适用于经典 ANSYS（APDL）界面和 ANSYS Mechanical 的前处理阶段 ‌‌

APDL 命令方式


若使用命令流，可输入以下命令实现按材料着色：

apdl

/PNUM,MAT,1 ! 启用材料编号显示

/REPLOT ! 重绘模型以应用颜色

或更完整地设置：

apdl

/PNUM,KP,0 ! 关闭关键点编号

/PNUM,LINE,0 ! 关闭线编号

/PNUM,AREA,0 ! 关闭面编号

/PNUM,VOLU,0 ! 关闭体编号


/PNUM,MAT,1 ! 开启材料编号显示

/REPLOT ! 重绘

上述命令在 /PREP7 或 /POST1 模块下均可使用 ‌‌

补充说明

ANSYS 默认使用 ‌9 种颜色‌ 对材料编号进行着色，颜色编号与颜色对应关系如下 ‌‌红绿蓝
青紫灰棕橙黄若需自定义颜色或超过 9 种颜色，可结合 /RGB 命令或使用 ‌Mechanical Scripting‌（Python）进行高级设置 ‌‌

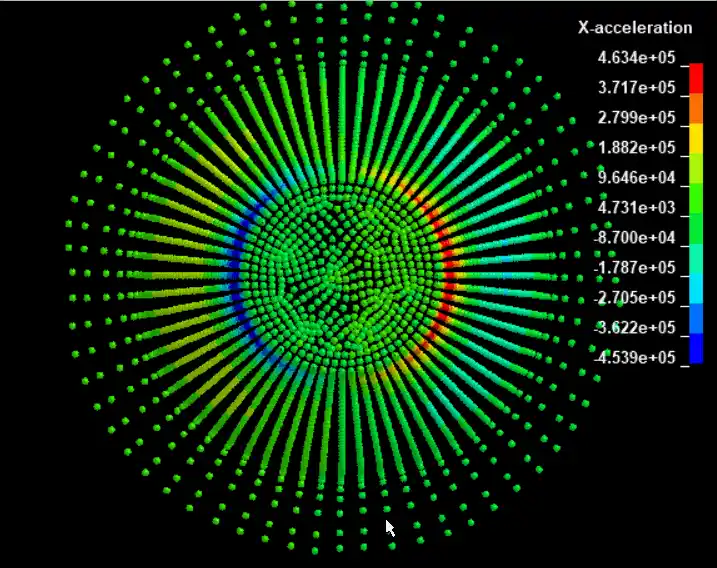

如需进一步优化云图颜色条或背景色，也可参考 ‌‌

中的个性化设置方法。
