ansysworkbench查看应力云图,更改颜色

在 ‌Ansys Workbench‌ 中查看应力云图并更改颜色，主要通过 ‌Mechanical‌ 模块中的后处理功能实现。以下是基于当前（2026年）主流版本（如 2024 R2）的操作指南：

‌查看应力云图‌

在 ‌Project Schematic‌ 中双击 ‌Solution‌（或右键 → ‌Update‌）确保结果已加载。

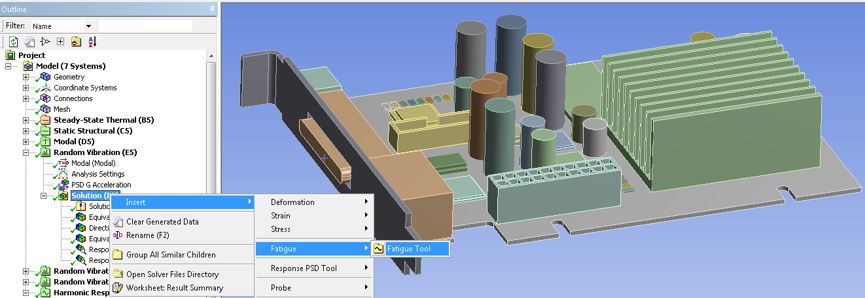

在左侧 ‌Tree Outline‌ 中，展开 ‌Solution‌。

右键点击 ‌Stress‌ → 选择如 ‌Equivalent (von Mises)‌ 或其他应力类型 → 点击 ‌Evaluate All Results‌ 或直接双击生成云图。

‌更改颜色设置‌

‌方法一：调整颜色范围（推荐用于突出特定应力区间）‌

在 ‌Details of “Equivalent Stress”‌ 面板中：

找到 ‌Display > Range‌。

将 ‌Range Type‌ 改为 ‌User Specified‌。

设置自定义 ‌Min‌ 和 ‌Max‌ 值（例如 Min=200 MPa, Max=490 MPa），仅显示该区间内的应力分布。

此操作不会改变颜色本身，但会限制颜色映射的范围，使目标区域更明显 ‌‌

‌方法二：修改颜色映射（Color Map）‌


在 ‌Details‌ 面板中，进入 ‌Chart > Color Map‌。

点击色条右侧的下拉箭头，可选择预设颜色方案（如 “Hot”、“Cool”、“Rainbow” 等）。

可拖动色条上的 ‌控制点‌ 调整颜色过渡位置，例如让高应力段统一变为红色 ‌‌

‌方法三：使用脚本精确控制颜色带（适用于高级自定义）‌

进入 ‌Automation > Scripting‌ 打开 Mechanical Scripting 窗口。

输入以下 Python 代码（适用于 Ansys 2021+）：


python

abc = Ansys.Mechanical.Graphics.Tools.CurrentLegendSettings()

abc.SetLowerBound(0, Quantity(200, "MPa")) 设置下限

abc.SetUpperBound(8, Quantity(490, "MPa")) 设置上限（9个色带，索引0~8）

点击 ‌Run Script‌ 生效。可同时隐藏上下引线：右键颜色条 → 取消勾选 ‌Date and Time‌ 或 ‌Deformation Scale Factor‌ ‌‌

‌其他相关设置‌

‌背景颜色‌：若需配合云图显示，可调整背景以提升对比度：

‌Workbench 主界面‌：Tools → Options → Appearance → Background Style → Solid Color ‌‌

‌Mechanical 结果窗口‌：View → Background → Solid → RGB(255,255,255)（纯白）或纯黑 ‌‌

‌导出图片时保持背景‌：右键结果 → Image → Background → 设置为白色或透明 ‌‌

⚠️ 注意：不同 Ansys 版本（如 2020 vs 2024）在颜色自定义功能上可能存在差异，高版本（2024 R2）支持直接双击色条数值修改，低版本需依赖脚本或外部后处理 ‌‌

如需进一步操作演示，可参考官方文档：Ansys Help - Contour Plots。
