ansys用工作平面切割

在 ANSYS 中，使用‌工作平面（Working Plane）‌进行切割是一种常见的几何分割操作，适用于线、面和体的布尔运算。以下是关键要点和操作方法：

‌核心命令与功能‌

‌工作平面可切割的对象‌：

‌线‌：使用 LSBW 命令

‌面‌：使用 ASBW 命令

‌体‌：使用 VSBW 命令

‌工作平面特性‌：

是‌无限延伸的二维参考平面‌

‌独立于全局/局部坐标系‌，可自由移动、旋转 ‌‌

切割前建议‌选择目标几何体‌，避免误切复杂模型 ‌‌

‌典型操作步骤（以体为例）‌

‌定位工作平面‌：


平移：WPOFFS, dx, dy, dz

旋转：WPROTA, rx, ry, rz

对齐坐标系：WPCSYS, key, cs_num（如 WPCSYS,,11 对齐局部坐标系11）‌‌

‌执行切割‌：

切割所有体：VSBW, ALL

切割指定体（如体编号为5）：VSBW,

‌恢复原位（可选）‌：

返回全局坐标系：WPCSYS

示例：将一个立方体沿 XY 平面水平切开

apdl

WPCSYS,-1,0 ! 设置工作平面为XY平面

VSBW,ALL ! 切割所有体


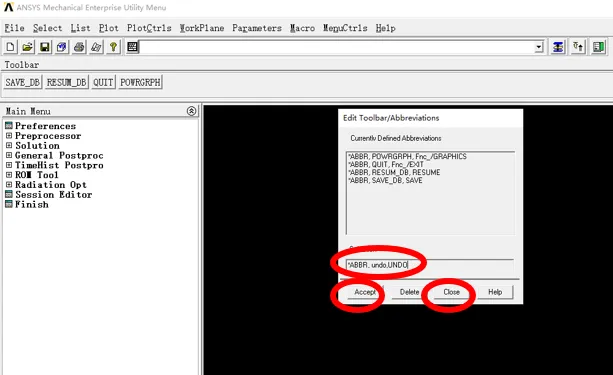

‌GUI 操作路径（经典 ANSYS）‌

显示/移动工作平面：

Utility Menu > WorkPlane > Display Work Plane

Utility Menu > WorkPlane > Offset WP by Increments（平移/旋转）‌‌

执行切割：

Main Menu > Preprocessor > Modeling > Operate > Booleans > Cut > By Work Plane

‌注意事项‌

工作平面切割是‌物理分割‌，可将 glued 的体彻底分离为独立实体 ‌‌

切割后建议执行编号压缩：NUMCMP, ALL 以优化模型管理 ‌‌

若切割失败，检查工作平面是否与目标几何相交，或是否未正确选择目标体 ‌‌

如需进一步学习，可参考官方帮助文档搜索 VSBW、ASBW 等命令 ‌‌
