ansys扫频分析

在 ANSYS 中进行‌扫频分析‌，需根据具体应用场景选择合适模块与方法。以下是主流场景的扫频分析要点：

‌1. HFSS（高频结构仿真）中的扫频分析‌

适用于天线、滤波器、高速互连等电磁仿真。

‌三种扫频方式‌：

‌离散扫频（Discrete）‌：逐点求解，精度高但耗时长，适合窄带或关键频点。

‌快速扫频（Fast）‌：基于外推算法，速度快，适合宽带（>20%带宽）。

‌插值扫频（Interpolating）‌：平衡速度与精度，适合预扫描或中等带宽。

‌关键设置建议‌：

‌Solution Frequency‌：设为关注频段的中心或最高频点（如宽带器件设为最高频的1.1–1.5倍）‌‌

‌Delta S 收敛判据‌：

常规：0.02；

高Q结构（如滤波器）：0.005–0.01；

宽带天线：可放宽至0.03–0.05‌‌

‌自适应网格‌：确保在关键频点生成精细网格，避免低频欠采样‌‌


‌新功能（HFSS 2024 R1/R2）‌：

支持‌混合扫频策略‌：在谐振点附近强制使用离散扫频，其余区域用快速/插值‌‌

‌Auto Mode‌：智能自动设置，适合不熟悉参数的用户‌‌

‌2. Mechanical 中的扫频振动分析（谐响应分析）‌

适用于结构在正弦扫频激励下的动态响应（如符合 EN/IEC 60068-2-6 标准）‌‌

‌分析流程‌：

‌模态分析‌：提取前若干阶固有频率，确保质量参与率 >90%。

‌谐响应分析‌：

激励方式：基础位移（低频）或加速度（高频）；

扫频范围：如 5–500 Hz（工业设备典型范围）‌‌

阻尼设置：默认模态阻尼比 1%（DMPRAT）‌‌

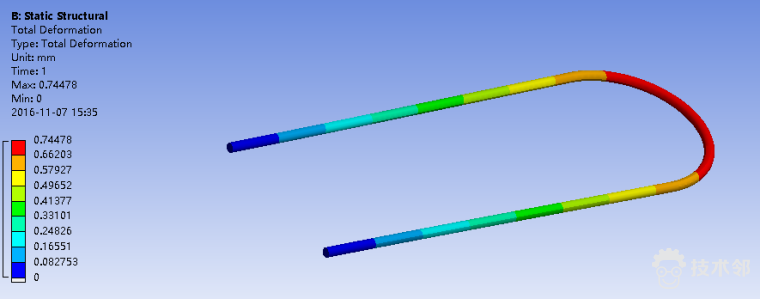

‌结果后处理‌：查看位移、速度、加速度或应力随频率的变化曲线。


‌求解方法‌：

‌直接积分法‌：支持非线性、预应力，但计算慢；

‌模态叠加法‌：速度快，适合线性系统‌‌

‌3. 通用优化建议‌

‌验证结果‌：

对比不同扫频方法的结果差异；

检查能量守恒（如 S11 + S21 是否符合功率平衡）‌‌

‌加速计算‌：

使用 ‌Distributed Solve‌（分布式计算）并行求解‌‌

大型模型启用 ‌HPC License‌ 或 ‌Region Decomposition‌‌‌

如需具体操作指导，可参考官方资源：

Ansys HFSS 官方文档

Ansys Mechanical 振动分析指南
