ansys瞬态分析

‌ANSYS瞬态分析‌（Transient Structural Analysis）是用于研究结构在‌随时间变化载荷‌作用下的动态响应的仿真方法，可计算位移、应力、应变等随时间演化的过程，广泛应用于冲击、振动、碰撞、运动机构等场景。

核心要点

‌适用场景‌：

汽车碰撞、机械臂急停、地震响应、齿轮啮合、跌落冲击等‌‌

需考虑‌惯性力‌和‌阻尼效应‌的动态问题‌‌

‌求解方法‌（ANSYS中三种主流方法）‌‌

‌完全法（Full Method）‌

支持‌所有非线性‌（材料、几何、接触等）。

可自动时间步长，结果完整（含应力）。

计算开销大，适合中小模型。

‌模态叠加法（Mode Superposition）‌

仅支持‌线性行为‌，不能施加非零位移或压力载荷。

计算快，但需预做模态分析。

时间步长必须恒定。

‌缩减法（Reduced Method）‌

通过主自由度压缩模型，速度较快。

载荷只能施加在主自由度上，不支持单元载荷（如压力）。

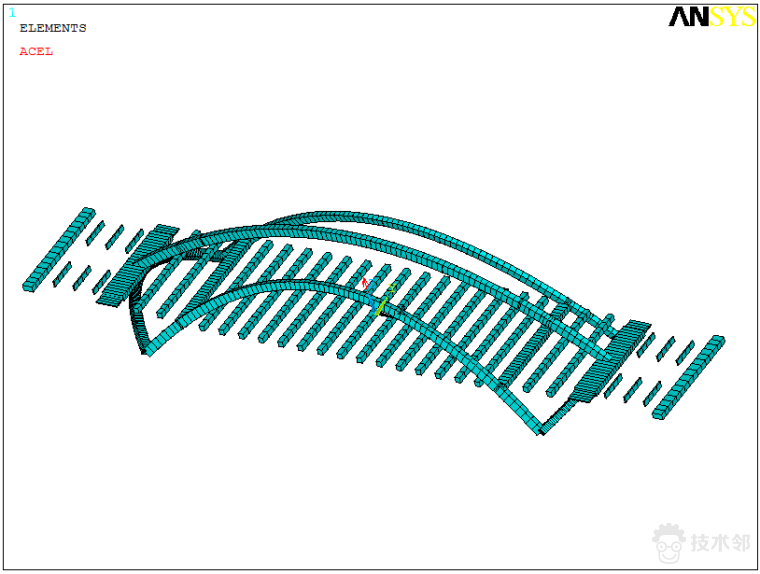

‌关键设置步骤‌（以Workbench为例）‌‌

‌创建分析系统‌：拖入“Transient Structural”模块。

‌导入几何 & 定义材料‌：如结构钢、记忆金属等。

‌网格划分‌：接触区域需加密（如齿面设为2.5mm）‌‌


‌设置连接与接触‌：

刚体/柔性体定义（如箱体设为刚性）‌‌

接触类型（摩擦接触、绑定等），摩擦系数通常取0.1~0.2‌‌

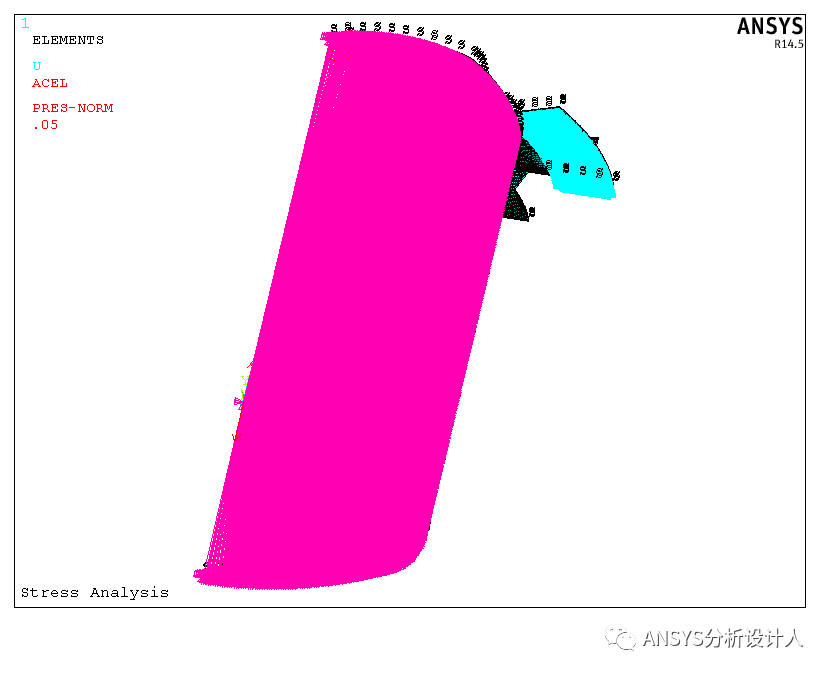

‌边界条件‌：

固定约束、转动副、初始速度（如跌落分析设Z向-1000 mm/s）‌‌

载荷可为力、压力、加速度（如半正弦波冲击）‌‌

‌时间步设置‌：

自动时间步长（推荐初算）‌‌


手动设置时，需根据系统动态特性（如固有频率）确定步长‌‌

高速冲击建议最小时间步 ≤ 1e⁻⁵ s‌‌

‌求解与后处理‌：

查看变形、等效应力、接触压力动画‌‌

可导出节点时程数据（支持Python自动化）‌‌

常见问题与技巧

‌不收敛‌：检查接触设置、网格质量、时间步是否过小‌‌

‌计算慢‌：尝试模态叠加法（线性问题）、简化模型、使用子模型技术‌‌

‌大变形‌：开启“Large Deflection”选项‌‌

‌数据导出‌：手动导出耗时，可用Python脚本一键提取所有节点位移/应力‌‌

典型案例参考

减速器齿轮瞬态分析：含接触压力校核‌‌

眼镜跌落冲击：显式动力学，考虑记忆金属非线性‌‌

音叉瞬态加载：对比不同加载速率影响‌‌

如需具体操作指导（如某类载荷或接触设置），可进一步说明应用场景。
