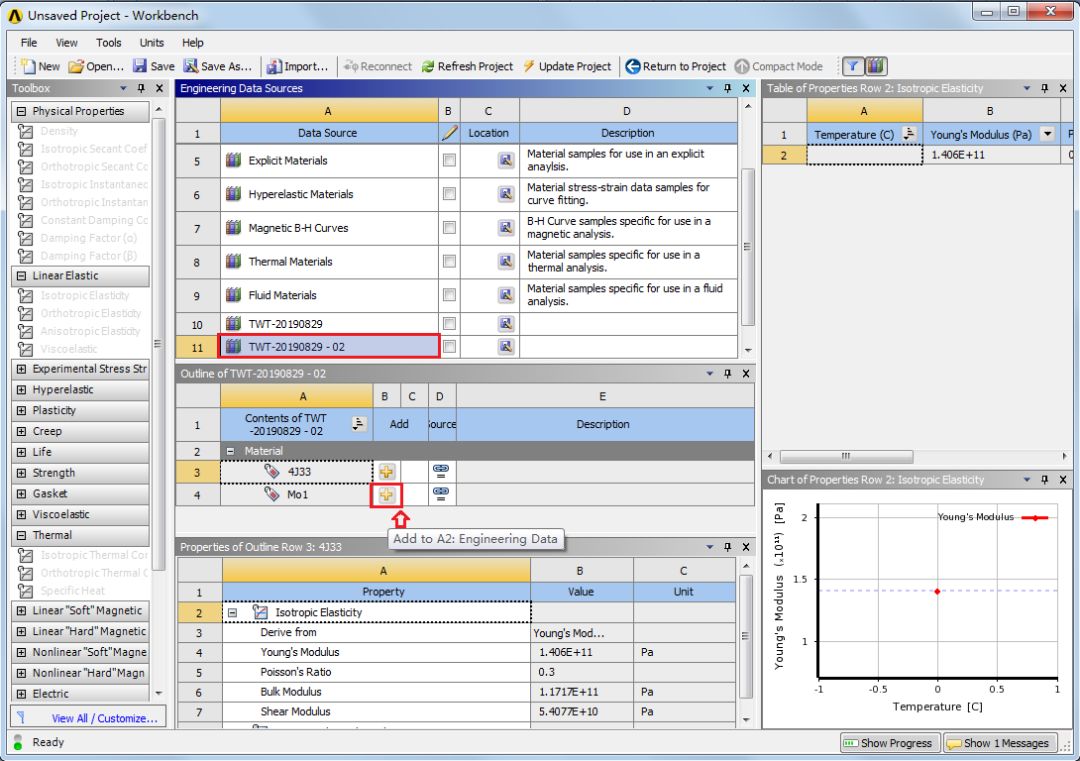

ansys网格划分失败的解决方法

ANSYS 网格划分失败通常由‌几何模型缺陷‌、‌网格参数设置不当‌、‌计算资源不足‌或‌软件环境异常‌引起，需按优先级逐一排查解决。

几何模型修复与简化

几何问题是导致失败的最主要原因，约 78% 的六面体网格失败案例归结于此 。‌‌‌

‌清理微小特征‌：抑制或删除对分析影响不大的小倒角、小孔及螺纹，避免产生过多细小单元 。

‌修复几何缺陷‌：使用 DesignModeler 或 SpaceClaim 的“几何检查”工具，修复重叠面、间隙及不连续边线，必要时使用“虚拟拓扑”合并面 。


‌更换导入格式‌：若使用 STL 格式导致失败，建议转换为 X_T 或 STEP 格式重新导入，以确保几何拓扑完整 。‌‌‌

网格参数与划分方法调整

参数冲突或单元类型错误会直接导致生成中断。

‌合理设置尺寸‌：全局尺寸建议设为模型最大特征的 1/5 到 1/10，避免过大无法捕捉特征或过小导致内存爆炸 。

‌匹配单元类型‌：实体模型选用 Solid 单元（如 Solid186），壳模型选用 Shell 单元，避免 3D 实体误用 2D 单元 。


‌调整划分策略‌：复杂模型可尝试“多区域划分”或拆分为子模型分别划分后组装，六面体失败时可先尝试四面体网格 。‌‌‌

系统资源与软件环境检查

硬件瓶颈或软件 Bug 也可能引发问题。

‌释放计算资源‌：关闭后台程序，增加虚拟内存，或清理 ANSYS 临时文件夹（Temp 目录）后重启软件 。

‌更新软件版本‌：旧版本可能存在特定几何处理 Bug，建议升级至最新稳定版或联系官方技术支持 。‌‌‌
