ansys如何把模型转化为实体

在 ANSYS 中将模型转化为实体，主要取决于当前模型的类型（如面体、网格或导入的 CAD 数据）。以下是几种常见情况下的转化方法：

‌1. 面体（Surface Body）转为实体（Solid Body）‌

若模型是由面组成的“面体”，可通过以下步骤转化为实体：

‌方法一：使用 Body Operation（适用于 DesignModeler）‌

在 ‌DesignModeler‌ 中选中目标面体。

点击菜单栏 ‌Create → Body Operation‌。

在 Details 面板中：

将 ‌Type‌ 设为 ‌Sew‌。

将 ‌Create Solids?‌ 设为 ‌Yes‌。

点击 ‌Generate‌，系统会尝试将封闭的面体缝合为实体 ‌‌

‌方法二：检查几何是否封闭‌

若面体未封闭（存在孔洞或缝隙），需先使用 ‌Face → Fill‌ 或 ‌Stitch‌ 工具修补表面，确保完全封闭后再执行 Sew 操作。

‌2. 导入的 CAD 模型（如 STEP、IGES）自动转为实体‌


ANSYS 在导入 STEP、PARASOLID 等格式时，‌默认会保留实体结构‌。

若导入后显示为面体，可尝试：

在 ‌SpaceClaim‌ 或 ‌DesignModeler‌ 中使用 ‌Repair → Stitch to Solid‌ 功能。

或通过 ‌Tools → Diagnostics → Check Geometry‌ 修复拓扑错误后重试缝合 ‌‌

‌3. 拓扑优化结果转为实体（如 OptiStruct 输出）‌

在 ‌Structural Optimization‌ 模块中完成优化后：


右键优化结果 → 选择 ‌Convert to Solid‌。

勾选 ‌Do not merge faces‌（可选）以保留边界 ‌‌

系统会自动生成可用于后续分析的实体模型。

‌4. 从网格生成实体（如 ProCAST 网格导入）‌

若从其他软件（如 ProCAST）导入节点网格数据：

可通过 ‌PyAnsys‌ 的 ‌pymapdl‌ 模块编写 Python 脚本，利用节点数据重建几何体 ‌‌

或先导出为 ‌STEP/IGES‌ 格式，再导入 ANSYS 生成实体 ‌‌

‌补充说明：实体建模的两种基本思路‌

‌自底向上建模‌：从点 → 线 → 面 → 体逐步构建 ‌‌

‌自顶向下建模‌：直接创建体素（如长方体、圆柱体），再通过布尔运算（加、减、粘接）生成复杂实体 ‌‌

⚠️ 注意：所有实体必须是‌封闭、无自交、无多余边线‌的几何体，否则无法成功转换。

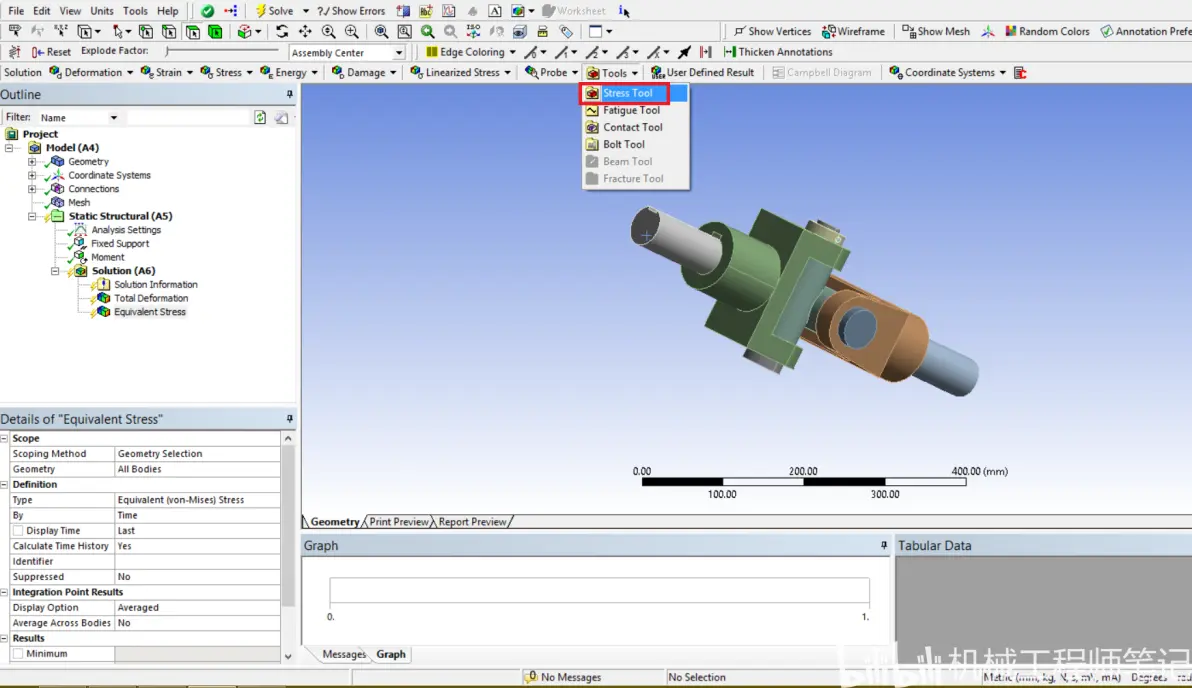

如需操作演示，可参考官方教程：ANSYS Workbench 实体建模基础。
